Napájení pro šasi gramofonu Tesla HC43

Příspěvek od trautenberk »

Hezký večer,
potřeboval bych radu. Z "kopřiv" jsem zachránil, mechanicky zprovoznil a usadil do bedny vlastní výroby šasi HC 43, nicméně řeším problém napájení. Synchronní motorek vyžaduje napájení 24V AC, což jsem zatím vyřešil transformátorem 230-24V (varianta na tišťák kvůli velikosti). Vrčení transformátoru se ale přenáší i do zvuku a kazí tak poslech, RIAA předzesilovač to nepotlačí. Jak je toto např. v gramofonu NC 430, který má toto šasi, řešeno? Neměl by prosím někdo k dispozici elektrické schéma k NC 430? Případně radu, jak napájecí zdroj odrušit, aby byl zvuk čistý? Experimenty typu AC-DC-AC převody jsem zatím odložil :mrgreen: Předem díky! *thumbs up*

Uživatelský avatar
Lad2000
Příspěvky: 614
Registrován: 10 dub 2011 17:59
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od Lad2000 »

Zkus lepší trafo, ony ty trafíčka do plošňáků nejsou nic extra, nebo ho dej ho dál na delší káblík, a uvidíš....

Manuál zde: https://www.audiodna.sk/sk/na-stiahnuti ... isny-navod

A zkontroluj pružné uchycení motorku, asi už taky nebude v nejlepší kondici,

Uživatelský avatar
lechos
Příspěvky: 4869
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od lechos »

Zdroj (trafíčko) umístit vně skříňky aparátu, co nejdál evet. odstínit plechem,
není to elegantní ale velmi často účinné a nápomocné
výstup signálu doporučuji krátkým (cca 0.5m) stíněným kabelem zapojeným
"napevno" amatérské domácí "bastly" (CINCH) situaci zpravidla zhorší.

Uživatelský avatar
Lad2000
Příspěvky: 614
Registrován: 10 dub 2011 17:59
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od Lad2000 »

Zapojení motorku je primitivní: Obrázek

Řemínky:
https://www.ame.cz/Elektronika/Dily-pro ... -g40520697

Zde je manuál na NZC431:
http://www.radiojournal.cz/schemata/nzc431sd.pdf

A u těhle šasi se používaly i synchronní motorky na 220V.
Brum se může do signálu dostávat i špatným zapojením raménka:

http://www.audioweb.cz/viewtopic.php?id=23875

Správné zapojení je v příspěvku 13, přenoska je ukostřena až v zesilovači přes zemnící drát *thumbs up*

trautenberk
Příspěvky: 5
Registrován: 25 pro 2021 19:12
Kontaktovat uživatele:

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od trautenberk »

Všem moc díky za rady a za schémata-návody, řešení snad těžké nebude. Trafo dám úplně mimo k zásuvce a ke gramu povedu už jen těch 24V. Co mě překvapuje na schématu zapojení motorku, je vstup 31-34 V AC (na motorku v šasi je explicitně napsáno 24 V AC). Mám to nějak řešit sháněním trafa na 30 V, nebo je to jedno? Jinak samozřejmě jsem si dodělával "bastl" CINCH výstupy, aby to bylo odpojitelné, ale tak napájet to natvrdo není problém. Jsem to chtěl mít elegantnější 8-) Ještě jednou díky, jdu na to *thumbs up*

Uživatelský avatar
lechos
Příspěvky: 4869
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od lechos »

Nemám nic proti cinch kolíkům - dneska je to standart
gramce japany mají zemní kablík na svorku GND zesilovače
nebo receiveru právě pro eliminaci brumu v reprodukci
kde ho ovšem zapojit, ha ? zkusmo. na zem u vývodu z
ramínka přenosky nebo kovovou část chassis přístroje
(velmi často hraje uspokojivě i bez toho zemění)
trafko bych ponechal AC 24V leda změřit napětí
"pod zátěží" tj. za provozu

Uživatelský avatar
Lad2000
Příspěvky: 614
Registrován: 10 dub 2011 17:59
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od Lad2000 »

Ono je možné, že to trafo v NZC je dost měkké, a při provozu to napětí spadne někde k těm 24V, záleží na štítku motoru, napiš co je na něm.
lechos píše:
26 pro 2021 19:13
Nemám nic proti cinch kolíkům - dneska je to standart
gramce japany mají zemní kablík na svorku GND zesilovače
nebo receiveru právě pro eliminaci brumu v reprodukci
kde ho ovšem zapojit, ha ? zkusmo. na zem u vývodu z
ramínka přenosky nebo kovovou část chassis přístroje
(velmi často hraje uspokojivě i bez toho zemění)
trafko bych ponechal AC 24V leda změřit napětí
"pod zátěží" tj. za provozu
Zkus to přeložit do něčeho srozumitelnějšího, díky.
Naposledy upravil(a) Lad2000 dne 26 pro 2021 19:34, celkem upraveno 1 x.

trautenberk
Příspěvky: 5
Registrován: 25 pro 2021 19:12
Kontaktovat uživatele:

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od trautenberk »

OK. Komponenty mám, EI trafo 20 VA 230/24V (menší v KVčku neměli) a nějakou bižuterii kolem (krabice, konektory, spínače) a jdu na to *sunglases* na motorku je Tesla Litovel ČSSR ;-) synchronní motor 1f typ M303, 2 VA, 24 V, 300 ot/min. Uvidíme. Dnes jsem ještě náhodně, opět v kopřivách, vyhrabal další exemplář Onkyo CP-1000a z podobných let jako to HC-43. Vypadá komplet, motor se točí, pouze je prasklý řemínek, ale sehnat to jde. Tušíte někdo, jak si tyhle dva kousky kvalitativně stojí proti sobě? Obojí má magnetodynamickou vložku (Japonci se chlubí diamantem), antiskating, nicméně HC-43 má výrazně těžší talíř.

Uživatelský avatar
lechos
Příspěvky: 4869
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od lechos »

Netušíme ! měl jsem jenom Lenco L435 a to bylo v zásadě šásko Tesla HC43 v dřevěném soklu 4-hranný řemínek pasující z NC450 nebo HC42 (NC420)
japany mají zpravidla plocháče
Onkyo je pěkné šasi belt-drive na 1/2" přenosku, ponechal bych si ho
stáhni někde dokumentaci a porovnej odstup hluku, kolisání otáček

Uživatelský avatar
Lad2000
Příspěvky: 614
Registrován: 10 dub 2011 17:59
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od Lad2000 »

Jestli je to Onkyo v pěkném stavu, prodej Teslu na Aukru, o ten headshell je docela zájem a dej dohromady toho japonce.
Váhu talíře neřeš, jsou i jiné parametry, a tahle Tesla je opravdu jen srdcová záležitost, tenhle model nemá zrovna šťastně vymyšlené rameno...
https://www.vinylengine.com/library/onk ... 000a.shtml

Mimochodem, kam chodíš na kopřivy, taky bych kouknul... :) :) :)

trautenberk
Příspěvky: 5
Registrován: 25 pro 2021 19:12
Kontaktovat uživatele:

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od trautenberk »

Super, díky za podněty ;) K Onkyu jsem objednal řemínek (ano, je plochý), pak se otestuje. Nemám teda k němu plexi víko, to jsem zatím nenašel. No, kopřivy pomalu docházej :D :D HC43 vytáhnul tchán ze skříně, že ho za Komančů dostal nové za nějaký melouch (byl u radiokomunikací), Onkyo se zjevilo ve skříni, jak likvidujeme dům po dědovi. Ještě je v zásobě Tesla NC 130, ale tohle vrakoviště s piezo vložkou nejspíš nikdo chtít nebude. Ale je komplet ;) :D

Uživatelský avatar
Prospero
Příspěvky: 2073
Registrován: 08 led 2012 17:12
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od Prospero »

Víko k tomu Onkyu budeš možná hledat marně. Zřejmě byl ten gramofon součástí kompletní HiFi věže, která se prodávala v "dřevěném" racku (který měl víko) a s reproduktory. 😉

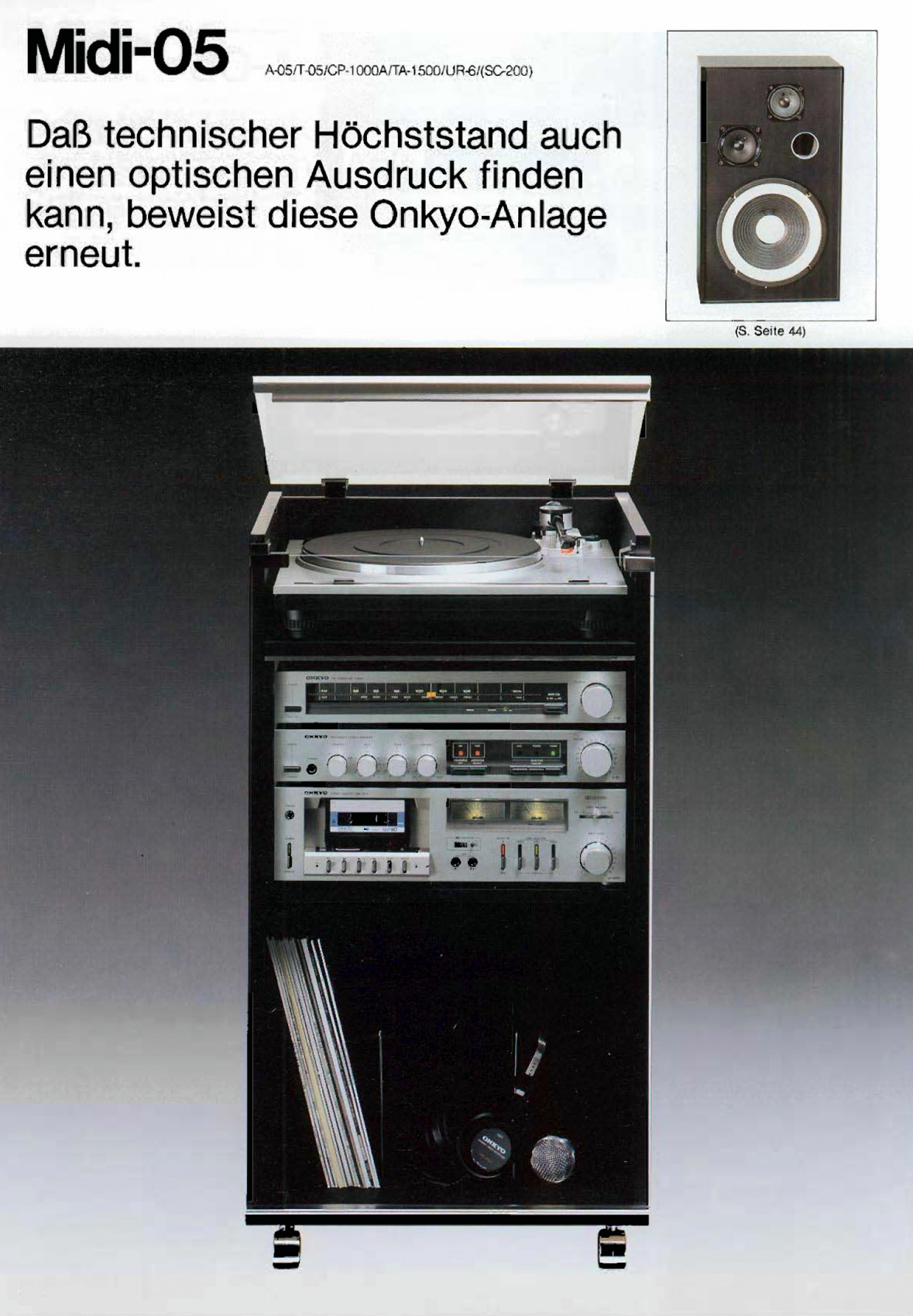

Stránka z prospektu (s laskavým svolením HiFi Wiki)

Uživatelský avatar
lechos
Příspěvky: 4869
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od lechos »

Plexi dekl gramce vyrobí na míru Koplast s.r.o. Jedovnice
kvalitní leč nelevný, je to kusovka, jen samosvorné panty by se muselo nějak vyřešit...
(podobných firem je víc jen vyhledat na googlu)

trautenberk
Příspěvky: 5
Registrován: 25 pro 2021 19:12
Kontaktovat uživatele:

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od trautenberk »

ad Prospero - může samozřejmě být, já mám tu sestavu komplet, jak je na tom scanu (zesilovač, rádio, kazeťák), gramofon vyplaval až teď, asi ho kvůli přetrženému řemínku označili za nefunkční a vykuchali, a nejspíš bych našel i ten rack - je v něm nacpaný něco jinýho. Co mě ale zaráží, k té sestavě je ještě ve stejném designu od Onkya CD přehrávač, ten by se asi do racku nevešel, a zesilovač má jen 3 vstupy. Může být samozřejmě novější, v 80tkách se na CD ještě nejelo, co si vybavuju...

Uživatelský avatar
lechos
Příspěvky: 4869
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Napájení pro šasi gramofonu Tesla HC43

Příspěvek od lechos »

Tuhle sestavu neznám, měl jsem v uživání podobnou NEC (dovoz ČSSR) no a kazet deck měl ručkové VU metry čímž typuji I.polovinu 80.let tak asi...jo a CD plajer nebyl běžnou součástí hifi audio sestavy, dobastlit se dal s využitím volného vstupu AUX na zesilovači.
