Elektronkový sluchátkový zesilovač

Co si doma sami stavíte, pájíte - reprobedny, zesilovače, gramofony atd.
Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

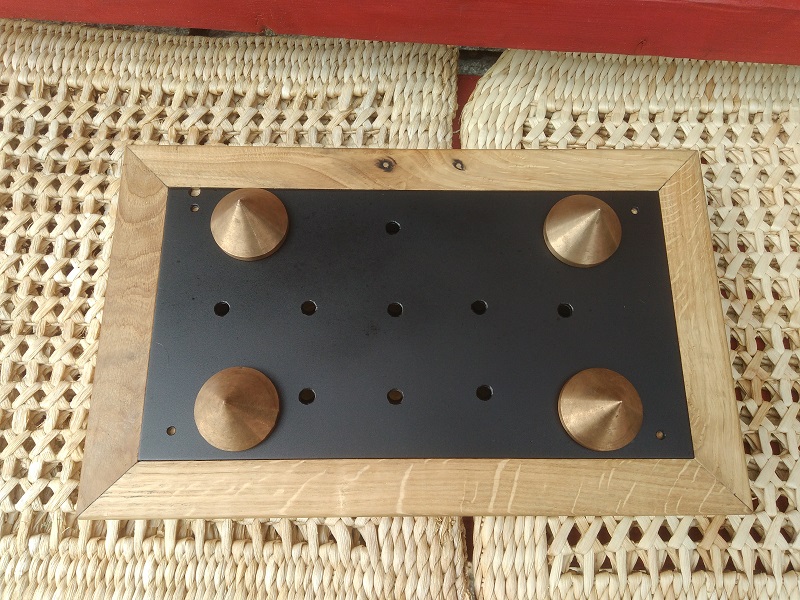

Pro tichý večerní poslech jsem si chtěl koupit elektronkový sluchátkový zesilovač,ale buď to byl levný šunt a nebo strašně předražený. Kamarád mi daroval velkou bednu elektronek,tak jsem si řekl že si nějakej sluchátkáč vyrobím. Elektronky jsem přebral,vybral ty co budu potřebovat a zbytek elektronek jsem daroval muzeu. Prohrabal jsem šuplíky ,našel trafo,součástky. Konstrukce krabice je z dubového dřeva,spodní kryt je hliník 3mm,nožky vysoustružené z mosazi, horní strana je z mosazné desky 5mm. Trafo bude schované pod černým krytem. Ve předu bude panel z mosazi .Tam bude vypínač ,kontrolka ,vstup pro sluchátka a potenciometr. V zadu bude,vstup pro napájení 230V a vstup cinch. Pokusím se sem vložit nějaké obrázky konstrukce. No asi jsem blbej ,nejde mi to.

Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

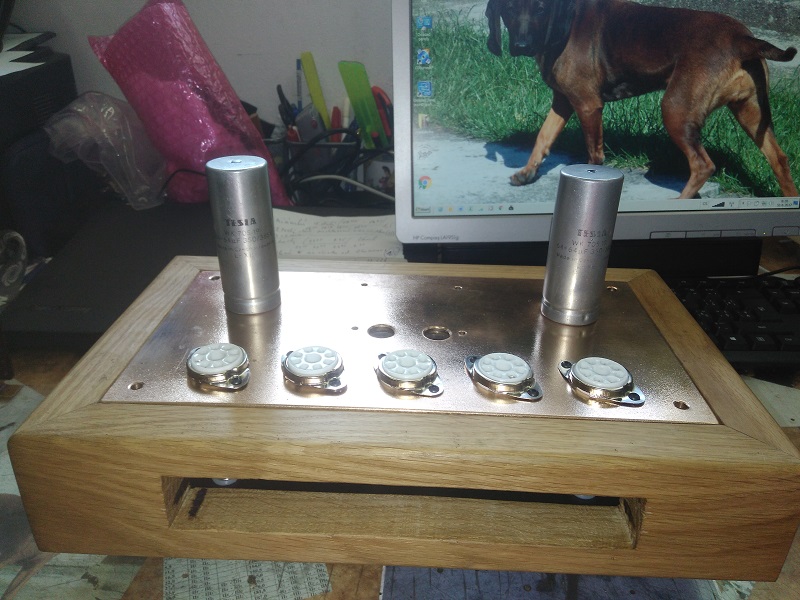

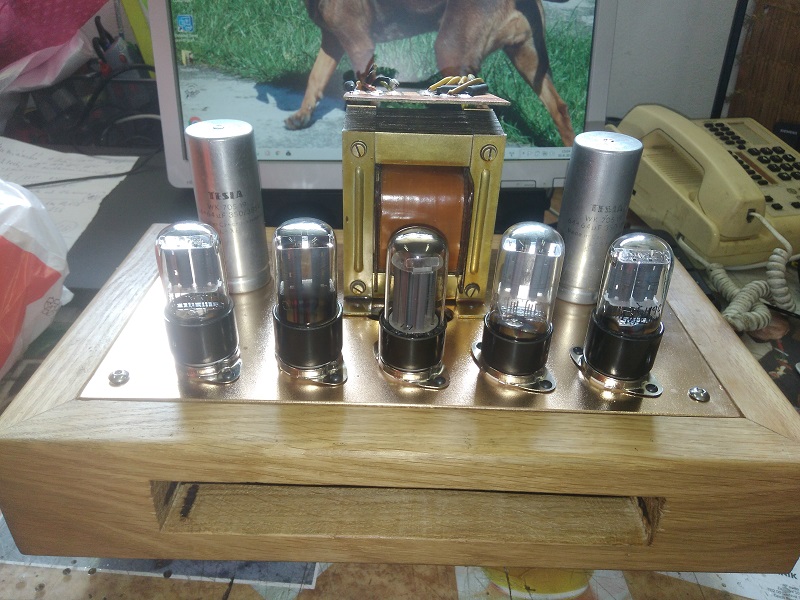

Tak tady je zatím načatý ten sluchátkáč.

Renown
Příspěvky: 2315
Registrován: 18 dub 2008 10:22
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od Renown »

no ty teslácké elektrolyty, ty už asi budou za svým zenitem, ne ? V nejlepším případě mají tak 40 let. U elektronek to nevadí, ale u kondů ano. Navíc to nikdy nebyly nijak zázračné kondy.
Proč nepoužiješ třeba JJ electronics z dnešní výroby ?

Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

No ty kondíky jsou funkční,jsou tam vice méně pro efekt. Filtraci zajistí kondenzátory uschované ve skříňce.

Uživatelský avatar
zdenoeddie
Příspěvky: 412
Registrován: 22 bře 2011 10:13
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od zdenoeddie »

Nezda sa Ti to ako blbost?

Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

Ani ne, ty kondíky sloužily hromadu let a jsou naprosto v pořádku. Myslím že budou sloužit ještě déle než předražený JJ electronics .

Uživatelský avatar
zdenoeddie
Příspěvky: 412
Registrován: 22 bře 2011 10:13
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od zdenoeddie »

O tom nepochybujem, ale pisal si, ze su tam pre efekt, tak preto, skoda by bolo ich nevyuzit, ked uz su tam.

Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

Asi jsem se špatně vyjádřil. Budou normálně zapojený.

Uživatelský avatar
terahera
Příspěvky: 981
Registrován: 17 dub 2016 23:45
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od terahera »

daliborr píše:
21 srp 2017 21:32
No ty kondíky jsou funkční,jsou tam vice méně pro efekt. Filtraci zajistí kondenzátory uschované ve skříňce.
;) :) :D

Uživatelský avatar
šeďour
Příspěvky: 552
Registrován: 05 dub 2011 15:11
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od šeďour »

Mě se to líbí.Historizující vzhled (viditelný lampy, kondenzátory i trafo), použitý dřevo má pěknou barvu, tak proč ne.

Nemaj kondenzátory na kovovým obalu napětí ?...to by byl v provozu trochu problém.
kabelguru.cz

Uživatelský avatar
zdenoeddie
Příspěvky: 412
Registrován: 22 bře 2011 10:13
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od zdenoeddie »

Ak vidim dobre, su to kondy s centralnim sroubem, na obalu je minus pol.

TRANSIWATT
Příspěvky: 468
Registrován: 27 lis 2013 17:39
Kontaktovat uživatele:

Re: Elektronkový sluchátkový zesilovač

Příspěvek od TRANSIWATT »

Ty teslácké elektrolyty mají jakou kapacitu ? Moc velká kapacita ti může odrovnat usměrňovačku při zapnutí.
Elektrolyty, pokud se řadu let nepoužívaly, můžou mít poměrně velký svod ! Musí se ZFORMOVAT před použitím a to zcela nevyhnutně. Pak se uvidí jestli vyhoví. Upřímně také bych je raději nepoužil.
Usměrnovačka je zřejmě nějaká GZ 34 anebo ruská 5C4S anebo 6C5S (jaké je žhavicí vinutí na síťovém trafu ?) Žh. vinutí musí být dva, jedno pro usm. druhé pro triody. Pro triody doporučuji žhavicí napětí usměrnit a filtrovat, výrazně to sníží brum.
Triody jsou teda asi 6N8S , výstup je bez výstupního trafa ? Nebude příliš vysoká impedance? Pak se ti stratí výšky při použití běžných nízkoimpedančních sluchátek.
Pošli schemu jestli to jde.

Uživatelský avatar
zdenoeddie
Příspěvky: 412
Registrován: 22 bře 2011 10:13
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od zdenoeddie »

Suhlas, predpokladam ze tazatel je si tychto veci vedomi.
Co sa tyka zapojenia, pokial su to ozaj 6SN7/6n8s apod. tak to nebude ziadna vyhra. Mal som nieco podobne s ECC82, a nic moc, hlavne vykonovo. Mozno na koniec by sa lepsie sikli 6BL7. Alebo 6AS7.

Uživatelský avatar
daliborr
Příspěvky: 582
Registrován: 25 dub 2008 21:21
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od daliborr »

Usměrňovačka je 5C4S, předzesilovací elektronky jsou 6N9S,koncové 6N8S. Trafo co jsem našel v šuplíku, má 3 vinutí pro žhavení. S usměrněním a filtrováním žhavícího napětí pro triodu se počítá.Výstupní trafo se neřeší z důvodu malého výkonu. Kondenzátory jsou 2x64 mikroF na 350/385V a formátování se bude také řešit. Schéma nemám momentálně u sebe,ale v pátek ho sem vhodím. Děkuji a budu rád za každou cennou radu.

Uživatelský avatar
zdenoeddie
Příspěvky: 412
Registrován: 22 bře 2011 10:13
Kontaktovat uživatele:
Vybavení

Re: Elektronkový sluchátkový zesilovač

Příspěvek od zdenoeddie »

Ono uz aj 64u je cez, ak sa dobre pamatam obycajne je max C 33-50uF. Takze pozor na to.

Odpovědět
