Zdravim vsechny na foru!

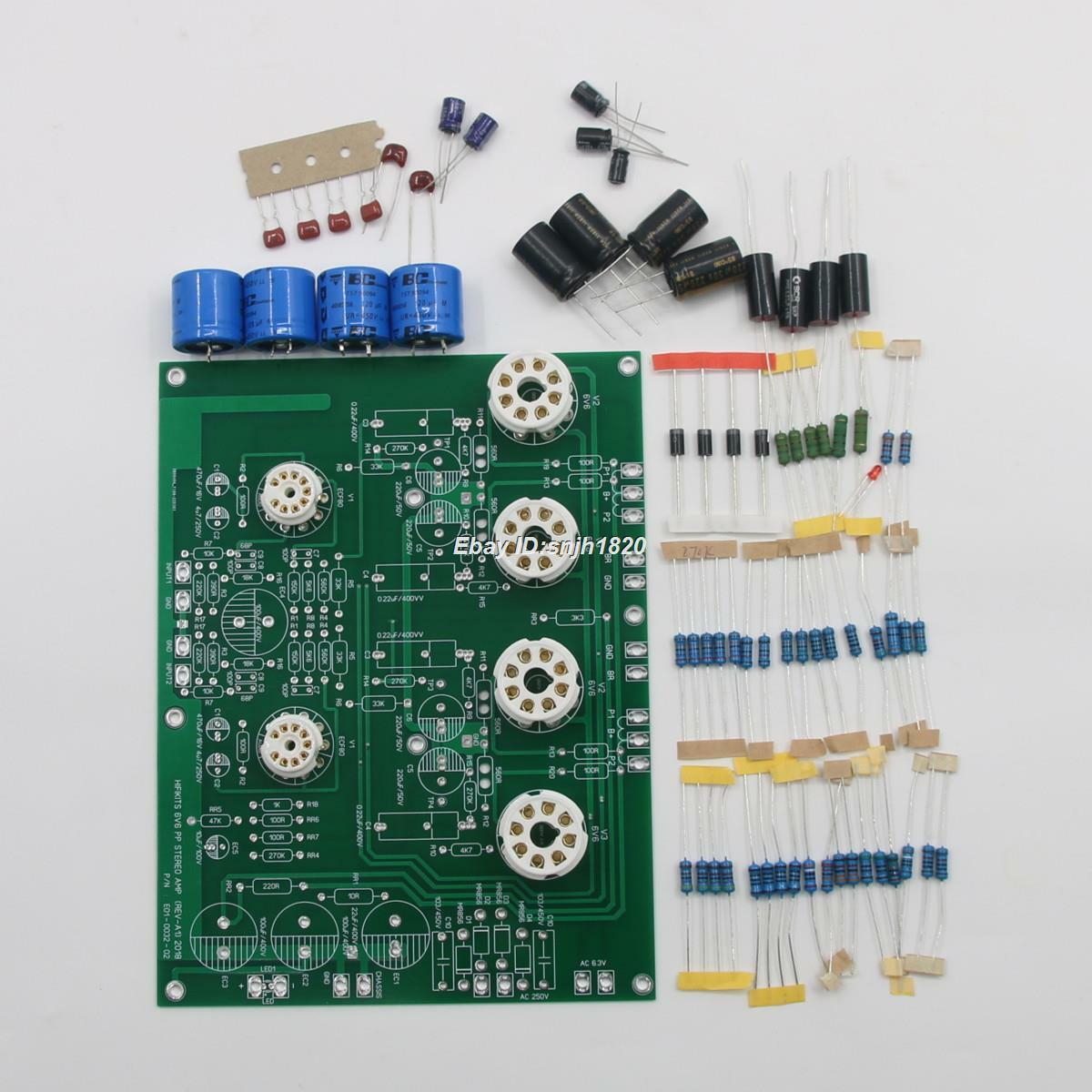

Po dlouhe dobe jsem se odhodlal ke stavbe zesilovace svepomoci, jedna se o zesolovac s 6V6 pusch and pull. Zakoupil jsem stavebnici teda tisteny spoj a drobne dily, dale jsem zakoupil napajeci trafo a vystupni trafa. Mam tu par veci ktere mi nejsou jasne jak zapojit. Tak bych byl velice vdecny kdyby mi nekdo poradil.

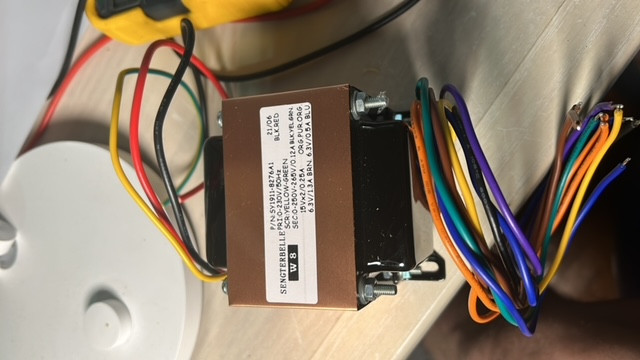

Zacnu u napajeciho trafa tam si nejsem vubec jistej co kam pripojit ten popis je dost strohej, jelikoz je trafo z ciny nenasel jsem ani zadne schema. Zelenozlutej zem? Cervenej faze a cernej nula? No a ty vystupy mi taky nejsou jasny, potrebuji dvakrat 6,3V a dvakrat 250V.

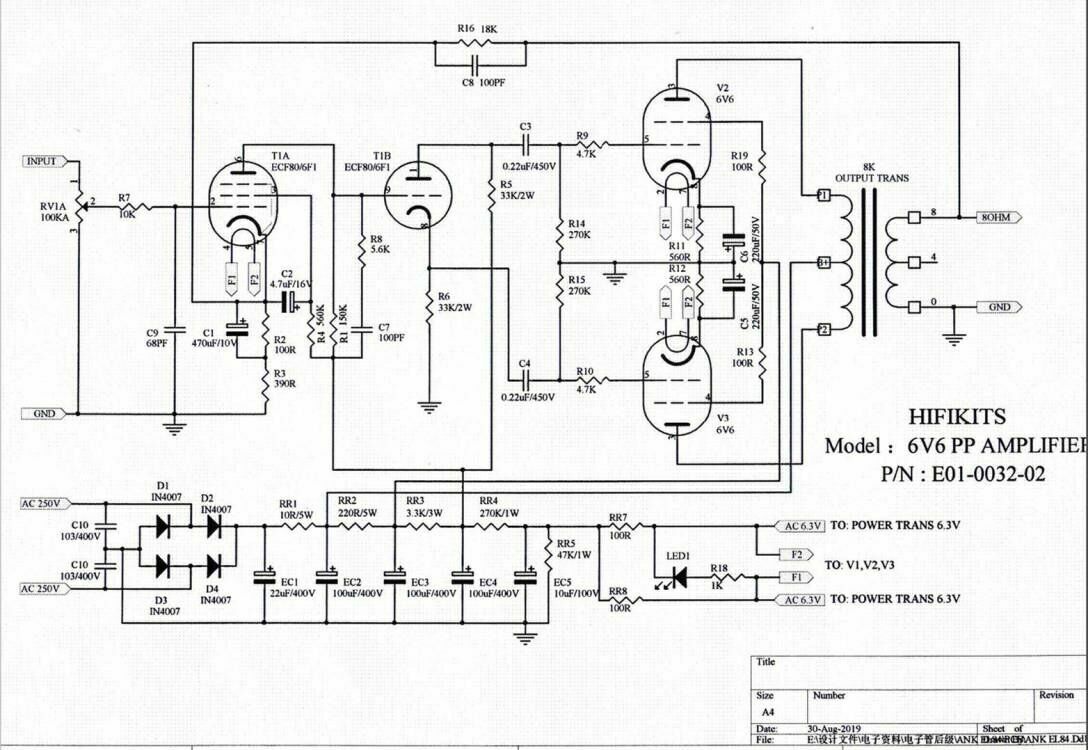

Pak vystupni trafa mam Hammond 125D tam si nejsem jistej jestli je to na vstpu stejne tak jak to je na schematech jednoduse od zhora dolu, a na vystupu potrebuji 8 Ohmu v tabulce je to rozliseno podle vstupni impedance ale ja nevim jakou impedanci dava zesilovac?

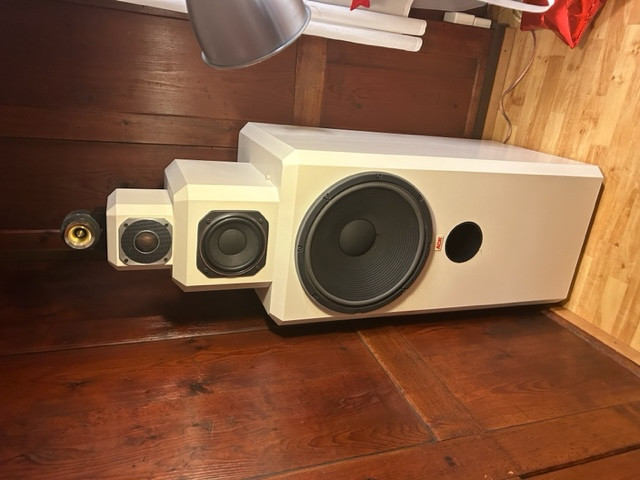

K zesilovaci budou pripojeny dva krasne ACR Cubic Line CL400. Jinak Forum je super najdou se tu skvele napady jako Mycka LP nebo kabely svepomoci
Cau Pavel

Jeste tabulka k Hammond 125D mi to sem nejde vlozit
https://www.hammfg.com/electronics/tran ... a-125e.pdf

Tak to napajeci trafo jsem jednoduse zkusil a zmeril co mi z toho leze, to jsem nevedel ze na tom nic neni..
Poradi mi nekdo s tim vystupnim trafem?

Pokud aspon trochu sedi to pdf, tak pokud mas merak, tak pro kontrolu muzes ohmetrem promerit ta vinuti.
Tri vyvody by měl byt primar u lamp. Sekundár bude trochu složitější, zapojuje se podle impedance beden a podle toho, jakou impedanci má mít primár. To je ta poslední tabulka v pdf. Kvůli zpětné vazbě bude potřeba dodržet pořadí vodičů, případně se při nefunkční zpětné vazbě přepojí. Ale to je fakt jenom podle dodaných podkladů. Počkej na někoho, kdo běžně staví lampáče.
