GND svorka

Kucho · Příspěvek od **Kucho** » 15 říj 2022 18:56

Prosim vás dá sa dorobiť GND svorka na mikro systéme Panasonic PM 20 keď ho chcem využívať na gramo skrz brum ,,dočasne,,pokiaľ si nekúpim normálny zosilovač ďakujem .

lechos · Příspěvek od **lechos** » 15 říj 2022 20:34

Dá se. Je jednoduše galvanicky spojená s kovovou kostrou (chassis) přístroje.

Kucho · Příspěvek od **Kucho** » 15 říj 2022 21:29

Teraz som pozeral že je aj galvanicky oddeľovac,to by som aj zvládol.a prosím vás a na Tom Riaa predzosilovaciku keď ma plastový kryt by som ho kde nainstaloval tam tiež není vyvedené Gnd .diky za radu

lechos · Příspěvek od **lechos** » 16 říj 2022 13:26

Na "mínus" plošku desky plošného spoje ale, velmi často hraje
celkem uspokojivě i bez toho zemního propoje, vyzkoušet.

Kucho · Příspěvek od **Kucho** » 16 říj 2022 15:39

Ono ten Riaa bzuci aj keď z neho odpojil cince zgrama.trosku to stíchne ale stále to bzuci a keď odpojil cince aj z AUX tak je ticho ako z iného vstupu cd alebo tape. Promi vás ten galvanicky spoj je také voľačo ako galvanicky oddeľovac.aeste uzemnenie ramienka mám spojené z mínusom signálu v grame to je originál z výroby.ked pozerám ako to ľudia prekablovavaju všetko majú oddelené myslím zemnenie ďakujem.

Kucho · Příspěvek od **Kucho** » 16 říj 2022 17:04

Jarda69 · Příspěvek od **Jarda69** » 16 říj 2022 18:19

Zacal bych tim, ze bych dal trafo zvlast a predzes ulozil do kovove krabicky.
Zdroj je stabilizovany?

lechos · Příspěvek od **lechos** » 16 říj 2022 18:57

Primární problém bude v gramofonu, druhák pak zapojení. Vyzkoušej na zapůjčeném gramofonu (co má interní předzesil RIAA vložen z fabriky) a budem vědět víc. Mně se osvědčilo bateriové napájení jen tak naokraj.

Kucho · Příspěvek od **Kucho** » 17 říj 2022 18:15

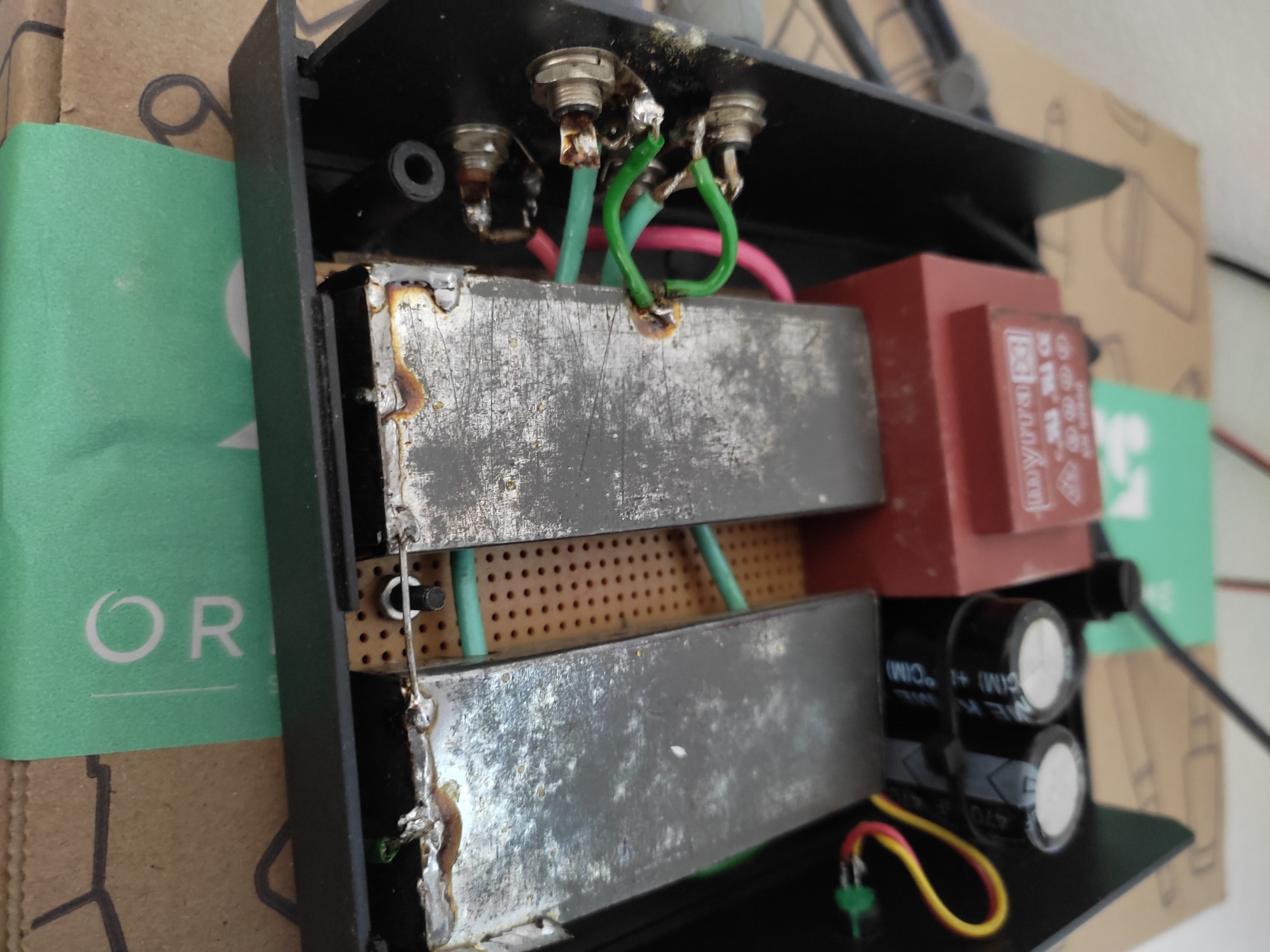

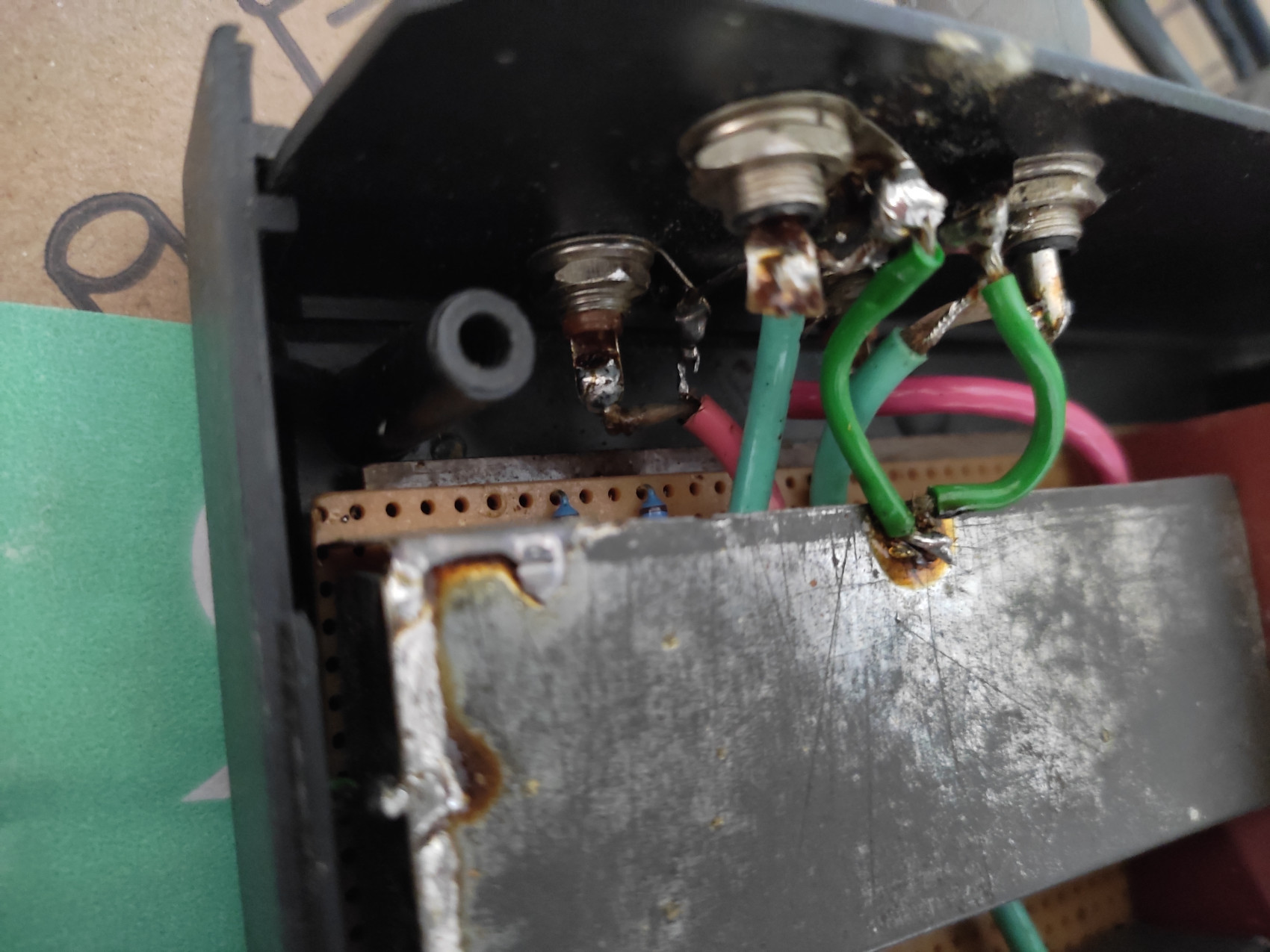

Či je stabilizovaný neviem bohužiaľ som není rádioamater len mám na túto zostavu smolu.viem že tieto Riaa bývajú na trafo na kabliku neviem čo mi ten človek čo to voľakedy vyrábal takto spravil.vcera som to otvoril a čo tu aj inde čítam je to hovadina to trafo vo vnútri.mam také trafo na kabli z koncovkami napr.na tranzistory alebo walkman od1.5V do 12V to by som tam nemohol napojiť? Miesto je toho čo je tam len natej schéme je 21.5V diky za odpoveď inak gramo mám takú ,,špecialitu..nc470 zatial

Kucho · Příspěvek od **Kucho** » 17 říj 2022 18:17

Ja si myslím že to je z toho frafa lebo to brumi aj bez grama

Jarda69 · Příspěvek od **Jarda69** » 17 říj 2022 19:52

Vím, že to neuslyšíš rád, ale co zkusit nějaký normální profi výrobek?

https://www.hifimedia.cz/dynavox-tc-4-g ... zesilovac/

https://www.ame.cz/Elektronika/Gramohro ... TM-d155884

Kucho · Příspěvek od **Kucho** » 18 říj 2022 20:58

Asi to aj spravím a bude.pozeral som že sú tie preampy tie drahšie s tými filtrami to pri akej triede komponentov by malo zmysel že by som to aj počul myslím cenová relácia.zas najlacnejší si asi ten Riaa nechcem kúpiť.

lechos · Příspěvek od **lechos** » 31 říj 2022 12:35

DC napětí sítového adaptéru bývá mizerně vyhlazeno, větší filtrační elyt se do skříňky prostě
nevejde (nebo chybí docela) někdy to nevadí (mobil, tiskárna, scanner...) u gramo preampu
bohužel ano. Vyměň napájecí zdroj (nebo ty baterie - odběr je miniaturní - 10-20mA - podle
zapojení) v nečinnosti sestavy se baterka odpojí a vydrží rok i dva.

Jarda69 · Příspěvek od **Jarda69** » 31 říj 2022 12:56

Myslíš, složit z baterek těch 2x21,5V?

lechos · Příspěvek od **lechos** » 31 říj 2022 13:02

aaa, těch 21.5V jsem přehlídl, to by bylo málo efektivní - krmit z baterek, ovšem bývají

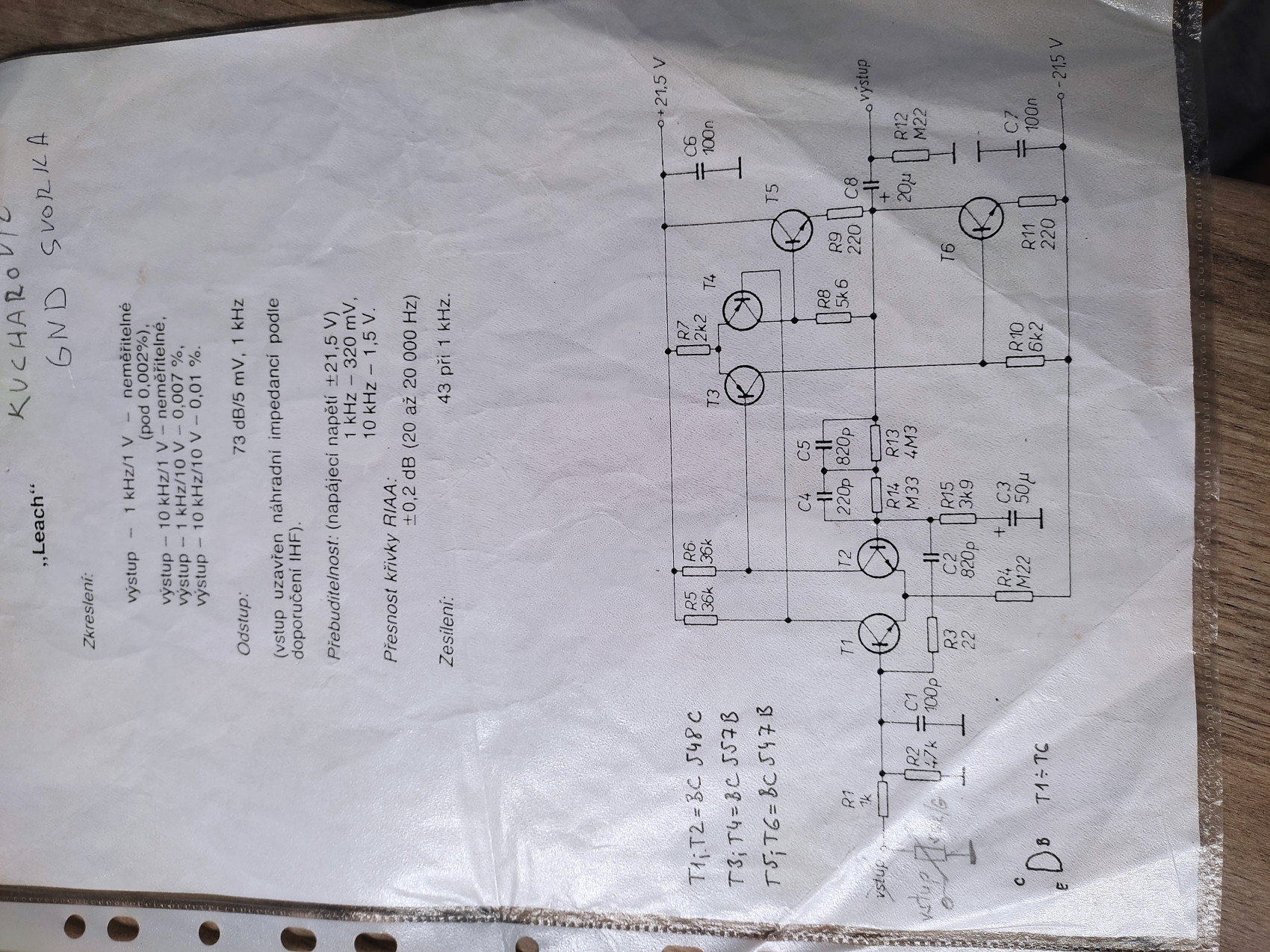

zapojení i na 5-9-12V jen pro legraci zasílám v příloze jedno z nich... pro stereo vše 2x že jo
(výstup 50mV je tak na hraně citlivosti vstupu CD, tuner)
