Zesilovač SCOTT A 406

rick · Příspěvek od **rick** » 10 úno 2025 11:09

Ahoj,

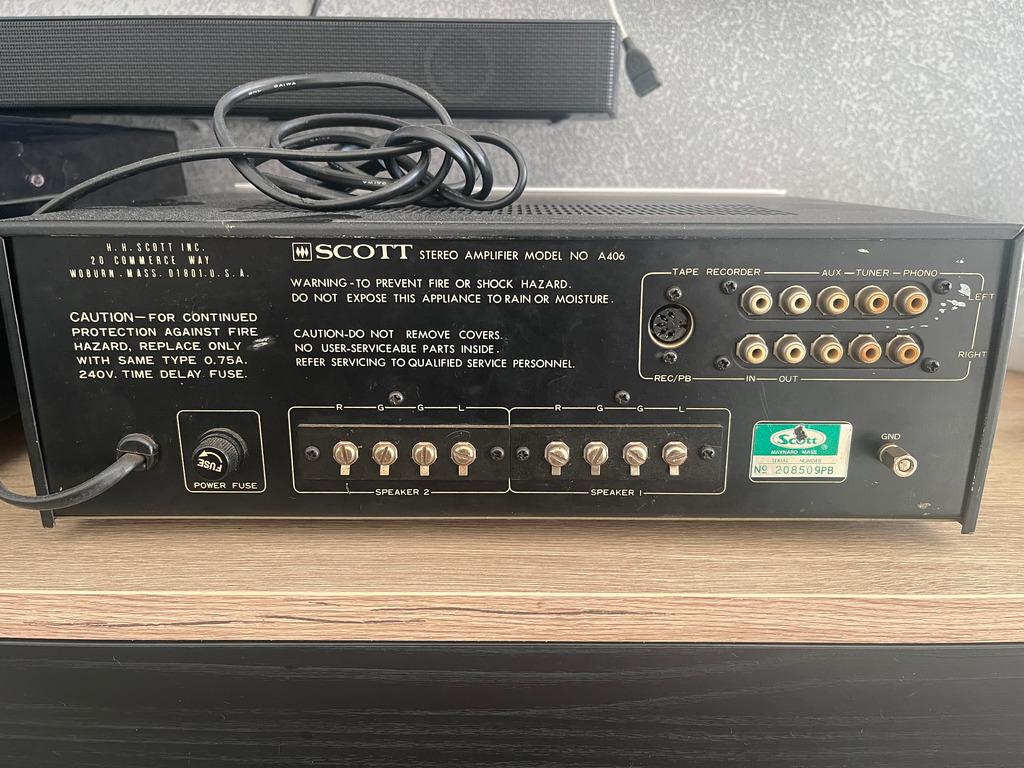

koupil jsem tento zesilovač a nějak si nevím rady jak správně zapojit repro. Hraje to, ale nějak divně

Jsem amatér, tak prosím omluvte tuto otázku...

Najde se někdo, kdo s tí má zkušenost a poradí...
Díky

BVa · Příspěvek od **BVa** » 10 úno 2025 11:33

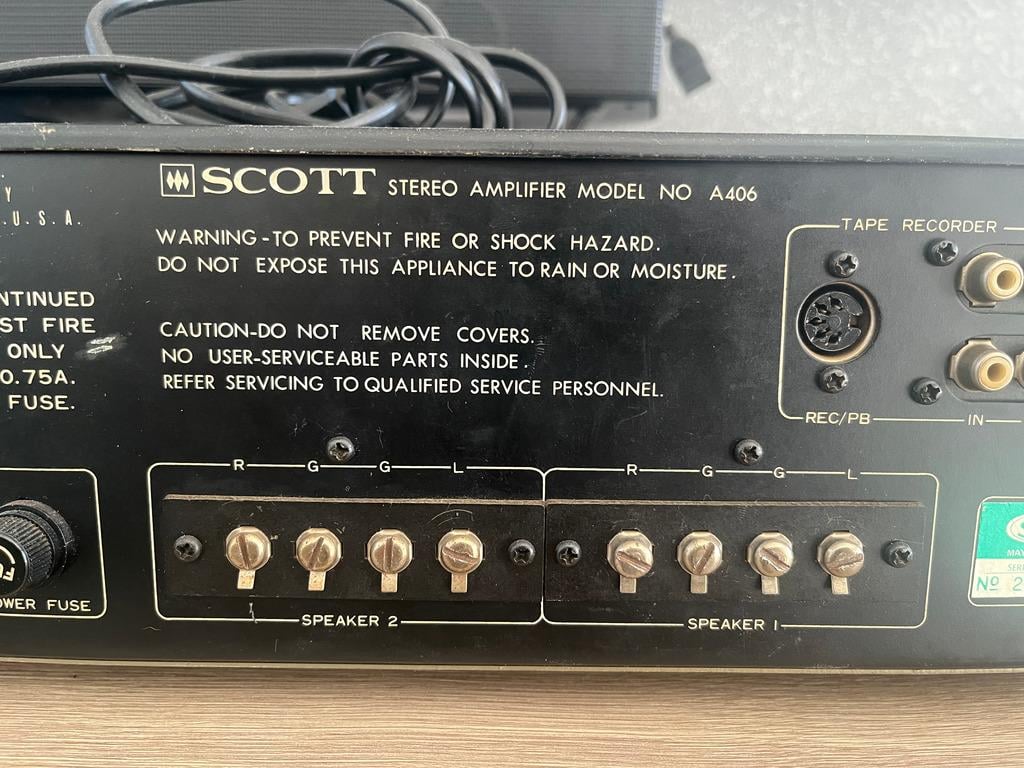

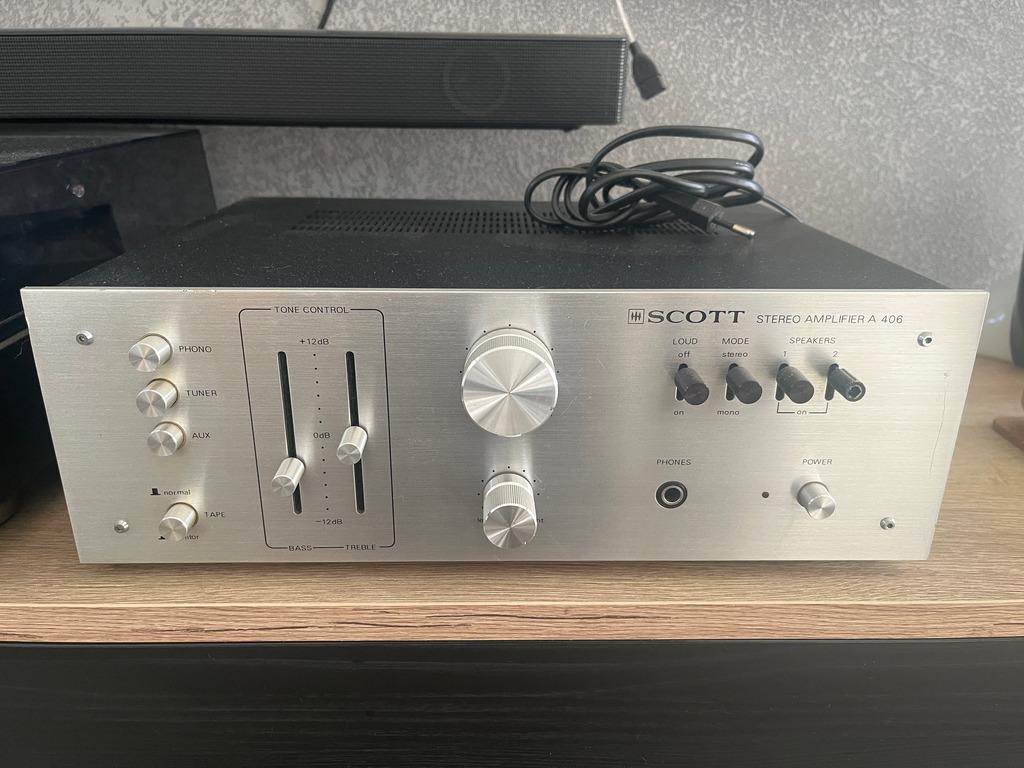

Na prednom paneli prepínač SPEAKERS 1 zapnúť (dolu na On), vzadu na svorky v rámiku SPEAKER 1 pripojiť ľavý reprobox + pól na L, -pól na G, pravý reprobox +pólom na R, -pól na G. Ak je zosilňovač (a reproboxy..) OK, musí to normálne hrať. Boxy by mali byť 8ohm..

Jarda69 · Příspěvek od **Jarda69** » 10 úno 2025 11:43

Na amatera dost odvážná koupě. Tohle už bude veterán.

BVa · Příspěvek od **BVa** » 10 úno 2025 12:03

Ešte dodatok, ten zosilňovač má na aux vstupe (line) citlivosť 150mV.. Takže signál napr. z CD s výstupom 2V ho môže prebudiť, takže bude skreslovať. Bude to chcieť zoslabiť signál do aux vstupu odporovým deličom..

rick · Příspěvek od **rick** » 10 úno 2025 12:29

Díky moc za rychlou odpověď, tak to jsem měl blbě zapojené. Vyzkouším a ještě jednou dík !

rick · Příspěvek od **rick** » 10 úno 2025 12:31

Rok 1976, líbí se mi, takový old timer, doufám, že ho zprovozním.

rick · Příspěvek od **rick** » 10 úno 2025 12:32

Dík i za dodatek, užitečné, dám na to bacha.

Jarda69 · Příspěvek od **Jarda69** » 10 úno 2025 14:32

Sosni si tohle

https://elektrotanya.com/scott_r306_r30 ... nload.html

rick · Příspěvek od **rick** » 10 úno 2025 15:55

Díky, mám to.

rick · Příspěvek od **rick** » 11 úno 2025 09:23

Zapojil jsem dle rady a fuguje bezvadně! Mám ještě jeden dotaz: Mohu na zesilovač 8 ohm zapojit repro 4-8 ohm, nebo bezpodmínečně jen 8ohm. Plánuji k tomu něco adekvátní dokoupit. Ještě jednou moc díky.

Jarda69 · Příspěvek od **Jarda69** » 11 úno 2025 09:43

Neriskoval bych to. Ty tranzistory nejsou nijak "parní" a je otázkou, jestli by zvládly dvakrát větší proud, při stejném napájení.
Jestli schema nekeca, tak jsou tam konce 25W s max proudem 3A.

https://datasheet.octopart.com/2SD234-I ... 979757.pdf

rick · Příspěvek od **rick** » 11 úno 2025 15:17

Aha, tak se nebudu pouštět do dobrodružství. Díky.
