Graficky Ekvalizer zapojeni

Příspěvek od Milanetti1 »

dobrý večer,
chtěl bych si koupit graficky equalizer ,ale nejsem si 100 procentne jisty zapojenim.
ZA 1. prředpokládam ,že se bude týkat zcela určutě jen analogového signalu ,to znamena Tape decku a popřípadě gramofonu,ale ten nemá vstupy ,takže takže ten asi padá a je to vše jen o kazetovém tape decku

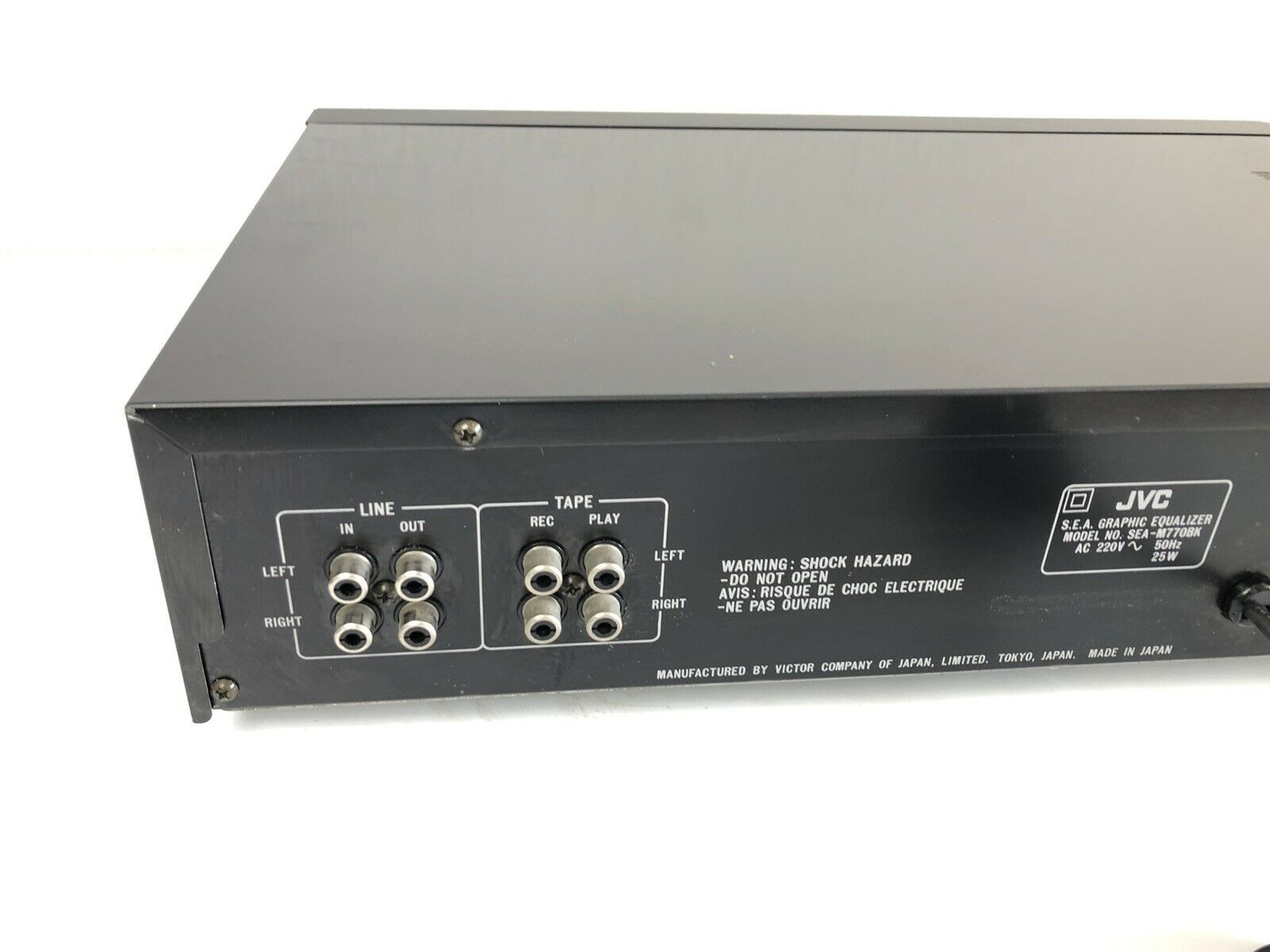

ZA 2.propojeni fubnguje asi tak ,že ekvalizer použiju něco jako router mezi dvěma zařízeními.TAdy teda tape deck bude propojen nasledovne z taped decku LINE out pujde to ekvalizeru LINE in y ekvalizeru line OUt pujde do LINE IN OUT pujde kam? viz foto přiložene.

Protože s tape dedcku LIne in mam do ekklvalyeru ated ten yvuk dostat do yesilovace ,ale pres co? TAPE PLAY zapojit do zesilovace treba do CD IN ,to je uz jedno pres cinche kam,ale nevim jelsi zrovna takhle ted zmateny....

take p5edpokladam,ýe púokdu bude ekvalizer vypnuty tak tape deck hrat bude pouze bude propojen pres vstupy a vystupy ekvalizeru....???

diky moc za upřesnění.

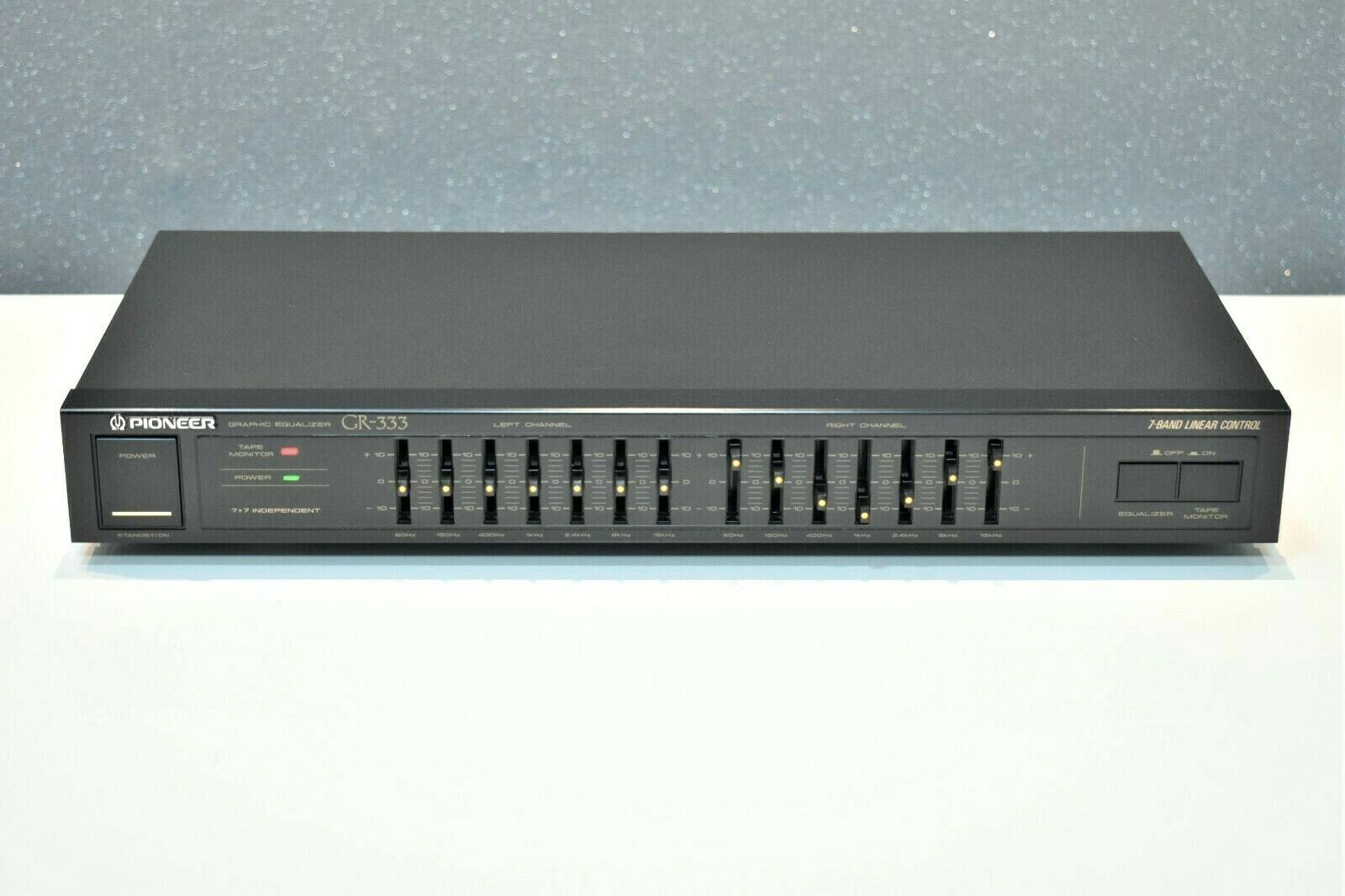

Přílohy
s-l1600 (1).jpg

Uživatelský avatar
Prospero
Příspěvky: 2073
Registrován: 08 led 2012 17:12
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od Prospero »

Equalizer jde připojit různými způsoby. Je ale potřeba vědět, do kterého zesilovače ho chceš zapojit. Existuje u něj možnost rozdělit předzesilovač a koncový stupeň? Má vstup pro jeden, nebo dva magnetofony?

Uživatelský avatar
lechos
Příspěvky: 4873
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od lechos »

máš vyřešeno ?
EQ jde připojit k libovolnému zesilovači buďto do dutinek "adapter" nebo TAPE
(IN) a následný (upravený) signál (OUT) propojíš s kazet deckem, takto funguje
pro všechny zdroje, CD, tuner a tak
(záznam na pásek lze korigovat podle potřeby anebo ponechat lineární beze změn)

Uživatelský avatar
Prospero
Příspěvky: 2073
Registrován: 08 led 2012 17:12
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od Prospero »

Je mi líto Lechosi, ale nemáš úplně pravdu.
V případě, že zesilovač oplývá vstupem adapter (který se ale většinou označuje jako PROCESSOR), stačí připojit Line Out eqalizeru do Processor In a Line In eqalizeru do Processor Out.
(K připojení/odpojení eqalizeru potom stačí přepínat tlačítko Line na jeho přední straně.)
Pokud má zesilovač možnost rozdělení na předzesilovač a koncový stupeň, připojí se Pre Out (výstup předzesilovače) do Line In equalizeru a Line Out eqalizeru potom do Main In zesilovače. (Před tím je samozřejmě nutné odstranit kovové můstky, které ve standardním případě tyto kontakty propojují.)
Když neexistuje ani jedna z výše uvedených možností, zesilovač ale disponuje možností připojení dvou magnetofonů, zapojí se eqalizer do konektorů Tape2, a to takhle:
Line Out equalizeru do Rec In Tape2 a Line In eqalizeru do Rec Out Tape2. Potom lze jeho připojení ovládat pouhým vypnutím/zapnutím na předním panelu zesilovače. (Tape2 On/Off)
A pro případ, že zesilovač nabízí možnost pro připojení jen jednoho magnetofonu, potom slouží konektory na equalizeru Tape In a Tape Out a to nasledovně: Eqalizer se se zesilovačem spojí do konektorů Tape (jak už jsem popsal výše v případě Tape2) a následně se magnetofon/kazeťák zapojí do vstupu eqalizeru Tape. Tape Out kazeťáku do Tape In eqalizeru a Tape In kazeťáku do Tape Out eqalizeru.
Právě pro tento případ má eqalizer na čelním panelu tlačítko Tape!
(Tape In - kazeťák aktivní, Tape Off - kazeťák mimo provoz.) 😉
Takže celé zapojení eqalizeru je v podstatě velmi snadné, ne? 😁

Uživatelský avatar
lechos
Příspěvky: 4873
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od lechos »

napsal jsem totéž enemže stručněji, jo ! kdybychom věděli
o jakej zesil běží...celkově však, je to malá násobilka audio
(na tom se snad shodnem ne ?)

Uživatelský avatar
Prospero
Příspěvky: 2073
Registrován: 08 led 2012 17:12
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od Prospero »

To určitě. 🙂
Mám ale pocit, že tazatel od svého záměru zřejmě upustil. 🤔

Uživatelský avatar
lechos
Příspěvky: 4873
Registrován: 09 pro 2008 08:34
Kontaktovat uživatele:
Vybavení

Re: Graficky Ekvalizer zapojeni

Příspěvek od lechos »

pochopí každý, je to EQ Technics SH GE70 všechny jsou dost podobné
Přílohy
zapojení EQ Technics.pdf
(564.24 KiB) Staženo 83 x
