Zdravím.

Nechtěl jsem tohle cpát do starého vlákna, takže jsem založil nové.

Po delší době jsem se rozhodl si zase něco postavit, ideálně opět nějaký kvalitní Phono Preamp.

Podmínkou byl přepínatelný vstup jak pro MM tak i pro MC. Trochu jsem hledal na webu a nakonec jsem se rozhodl pro Hifisonix X-Altra RIAA Phono EQ Preamp
Zde jsou stránky projektu https://hifisonix.com/projects/x-altra-phono-eq-preamp/
Na těchto stránkách je vše, od popisu, návodu, dalších odkazů na stažení, odkaz pro nákup základní desky + zadní desky která je určená pro krabici Modushop. Na této zadní desce už jsou otvory pro konektory a vše pasuje na 100%.
Tady je ještě odkaz na stránky diyaudio kde je skvělý suport pro stavbu a různé postřehy od lidí co Phono postavili https://www.diyaudio.com/community/thre ... mp.358956/

Já jsem se stavbou začal před měsícem a již mám hotovo.
Desky přišli z UK (takže člověk ještě zaplatí DPH asi 500,-), součástky jsem podle BOMu objednal z Mouseru - skoro vše kromě transformátoru a pak jsem již pájel a dával vše dohromady. Trafo jsem koupil na rs-components.
Jen upozorňuji, že montáž je SMD, takže člověk musí být opatrný a pečlivý, ale jde to.
Jo, ještě jsem zapoměl napsat, že na místo stabilizátorů +15V 7815 jsem použil řešení TPS7A4700-78XXG Ultra Low Noise LDO Voltage Regulator https://www.ldovr.com/TPS7A4700-Ultra-L ... -78xxg.htm
Člověk který dělá na zakázku tyto nízkošumové regulátory sídlí v Emirátech a balíček posílá do 5ti dnů. Taky zaplatíte CLO (asi 300,-).

Co se týče zvuku, tak úplně první věc která mně zaujala je absolutní ticho. Prostě NIC, dáte ucho k výškovému reproduktoru a neslyšíte nic, hlasitost na 50% a NIC... Přitom mám nízkošumovou MC přenosku DENON (asi 0,18 mV). Kromě ticha je zvuk opravdu velmi, velmi dobrý. Dokonce tak dobrý, že prodávám svůj lampový zesilovač Jupiter od pana Zwaka... Takže kdo má chuť si něco postavit, tomu doporučuji. Kromě skvělého suportu, hlavně na diyaudio od tvůrce, je vše pěkně popsáno a vysvětleno, všechny díly se dají koupi (krabice Modushop mi přišla do 3 dmů).

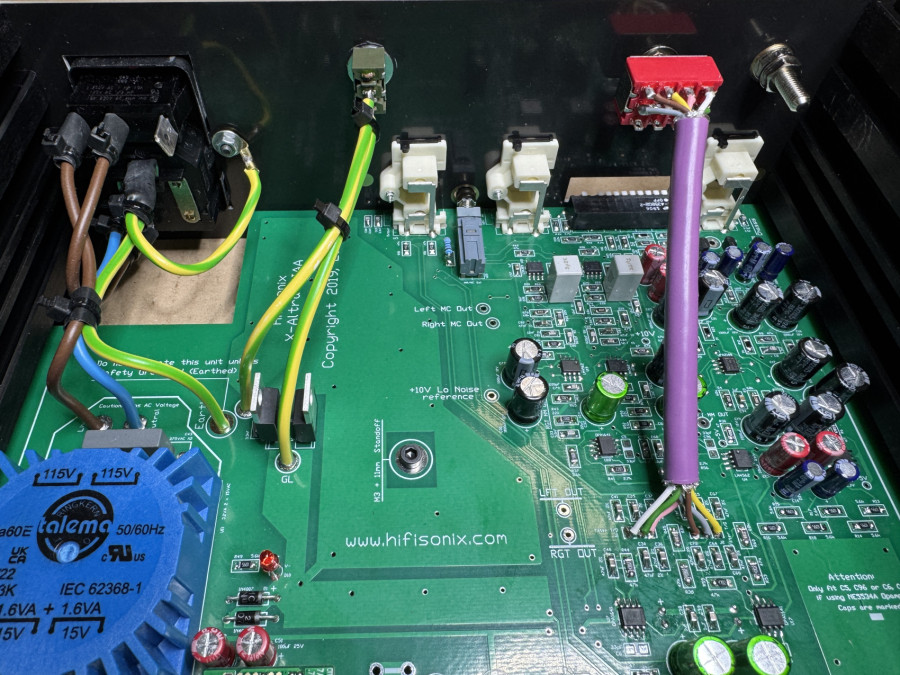

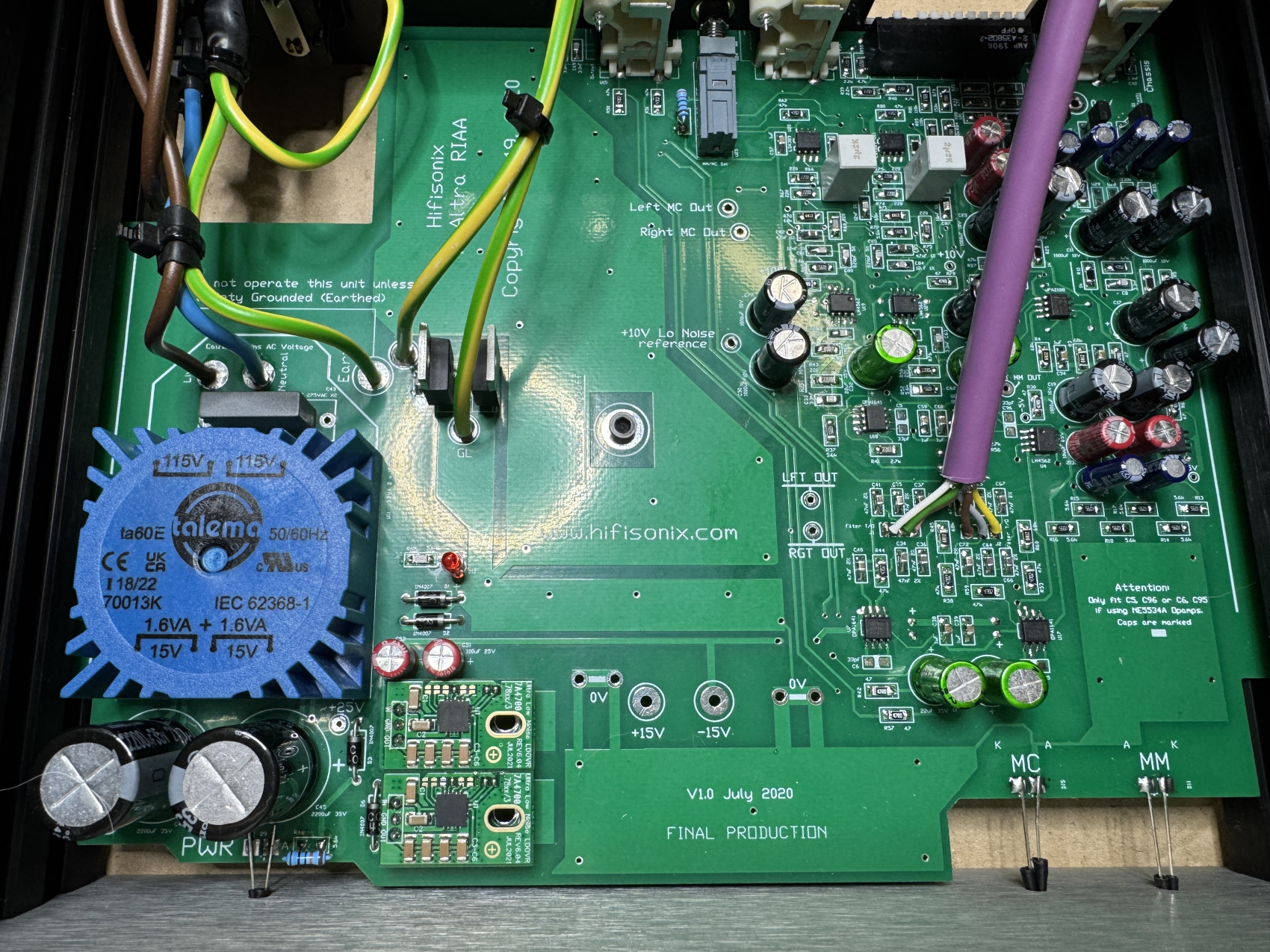

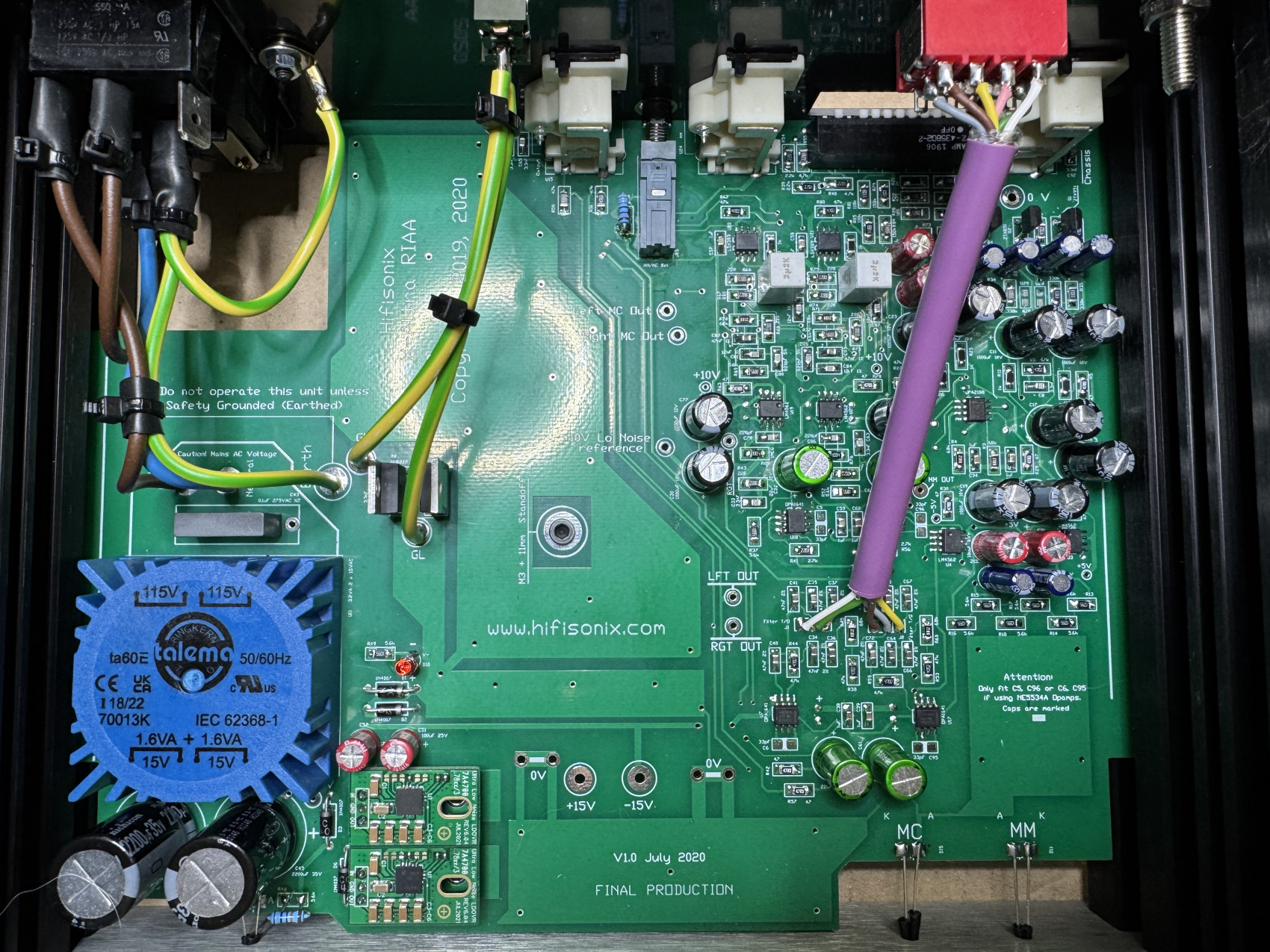

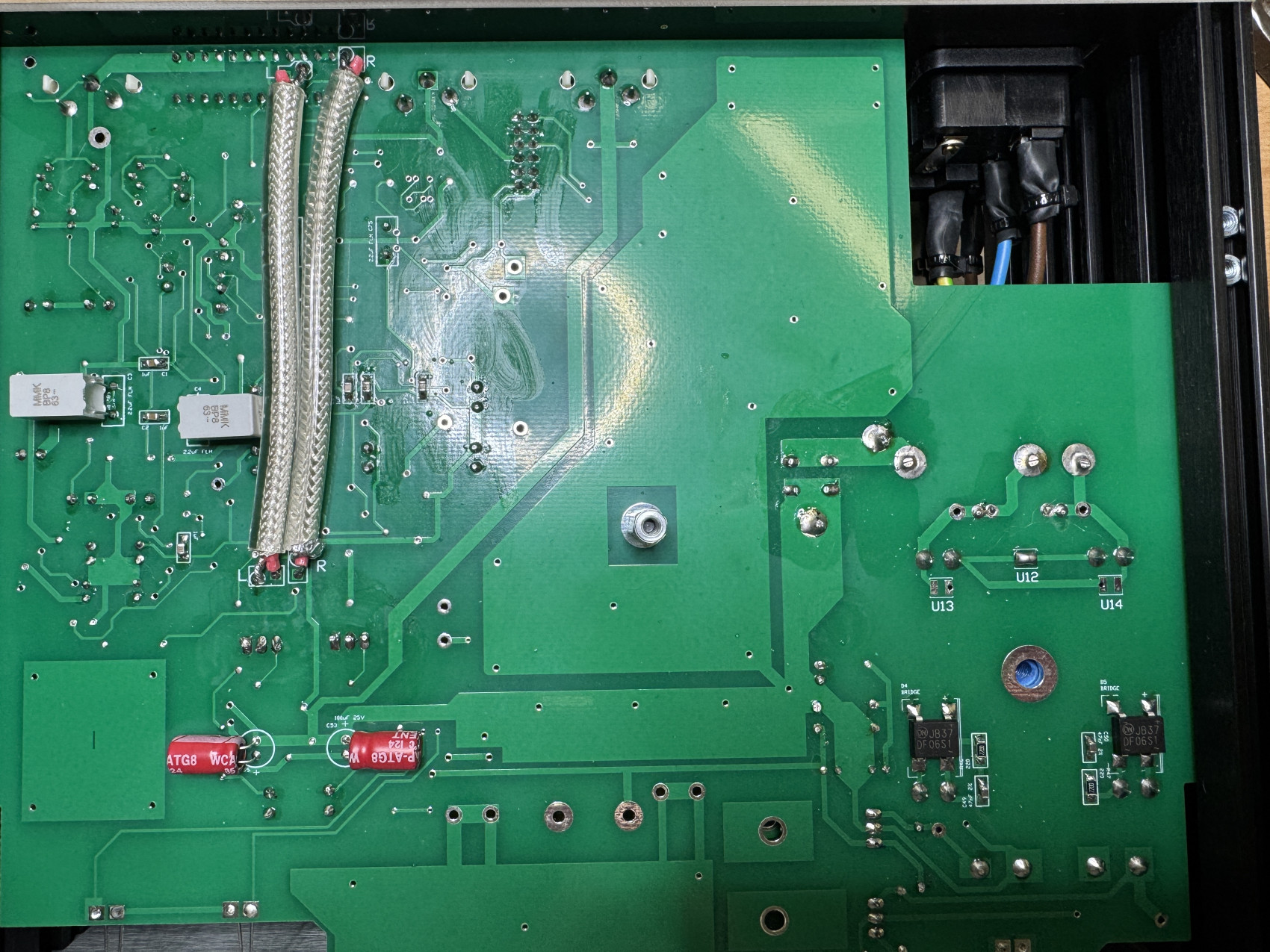

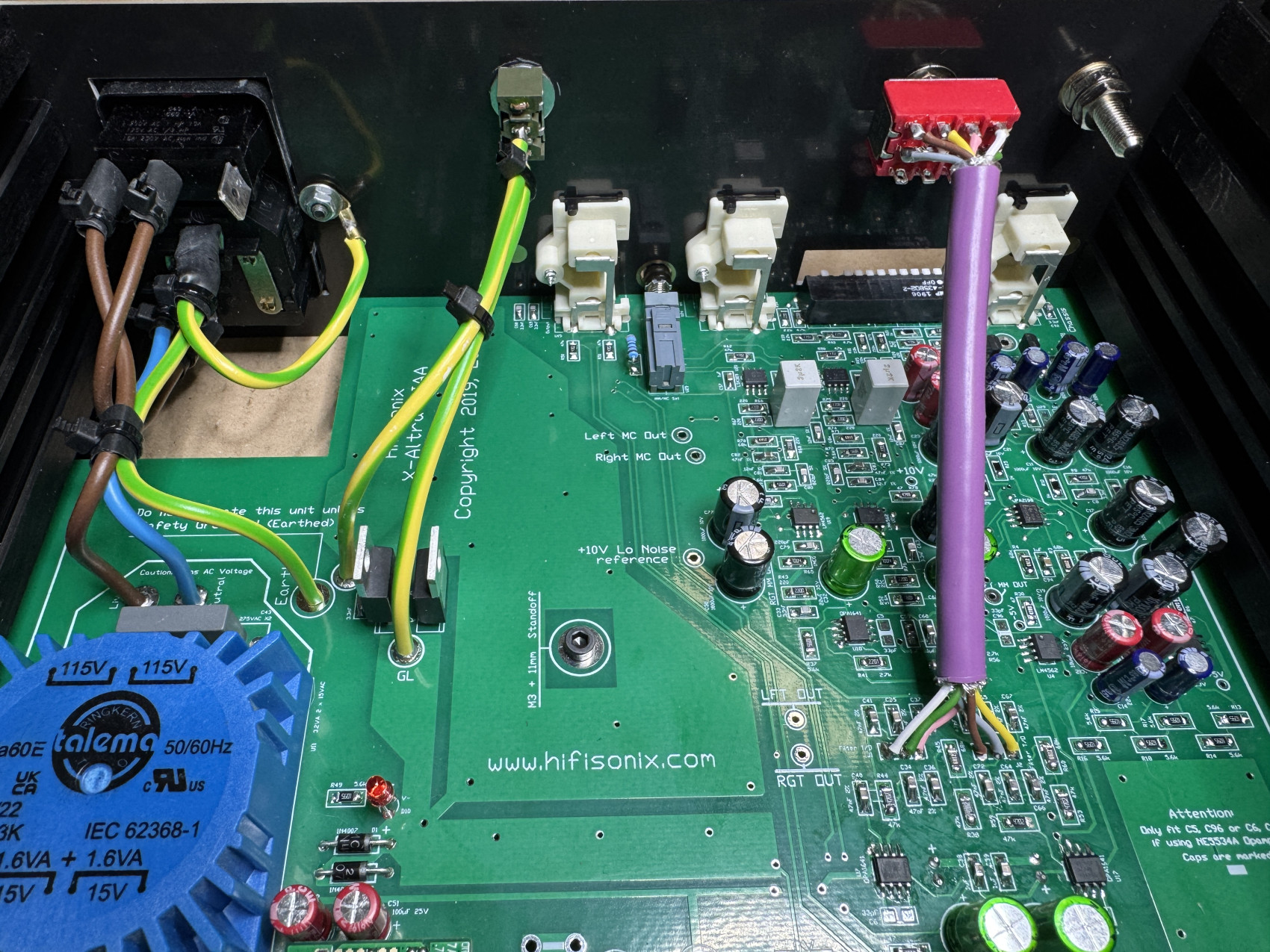

Tady pár fotek...

Zdravím,
jsem tu nový. Když jsem viděl toto vlákno, řekl jsem si že napíšu. Tento phono preamp jsem měl dlouho v plánu si postavit a porovnat (zvukově) s Actidampem, takže jsem objednal součástky včetně DPS od autora (bohužel musí je nechat vyrobit), problém je sehnat transformátor Talema 70013k. RS-Components je má, ale soukromým osobám neprodáva. Tak se chci zeptat jestli by mohl někdo, kdo má přístup k koupi tohoto trafa mi pomoci

@jardalukas

na kolik Tě ta "sranda" celkem přišla, když nepočítám práci, ale jen součástkovou základnu (vč. DPH, Cla, poštovného) ? Když to porovnáš s QSXM2 co jsi také postavil, jak se Ti tenhle Hifisonix jeví zvukově ?

Ještě ho nemám postavený, součástky dle posledního rozpisu co opravil autor mě z Mouser vyšla na 5.5 tis. zatím, teda plus objednání Modushop krabice 2.400,-kč plus nějaký drobnosti. Nikdy jsem nepájel SMD takto ve velkém, tak jsem zvědavý co na to moje staré oči řeknou . Jinak trafo už mám pořešené.

V první řadě bych chtěl říct, že cenu jsem moc neřešil. Věděl jsem že to nebude levné, chtěl jsem se vejít do 15 tis. Což se myslím povedlo. Nástřel cen jsem víceméně napsal do textu v prvním postu. Ještě zvažuji nad upgradem některých komponent, ale asi se na to vykašlu. Tak jak to hraje teď, jsem velmi spokojený. Zvuk je opravdu přesný, čistý a hlavně absolutní ticho při MC vstupu.

@badyan
Pokud už jsi pořešil trafo, tak super. Já mám možnost nákupu z RS-Components, takže pokud by byl nějaký problém, dej vědět.

Co se týče srovnání s předchozím preampem QSXM2, tak bohužel nemůžu relevantně sloužit. Je to již nějaký čas co jsem ho prodal.

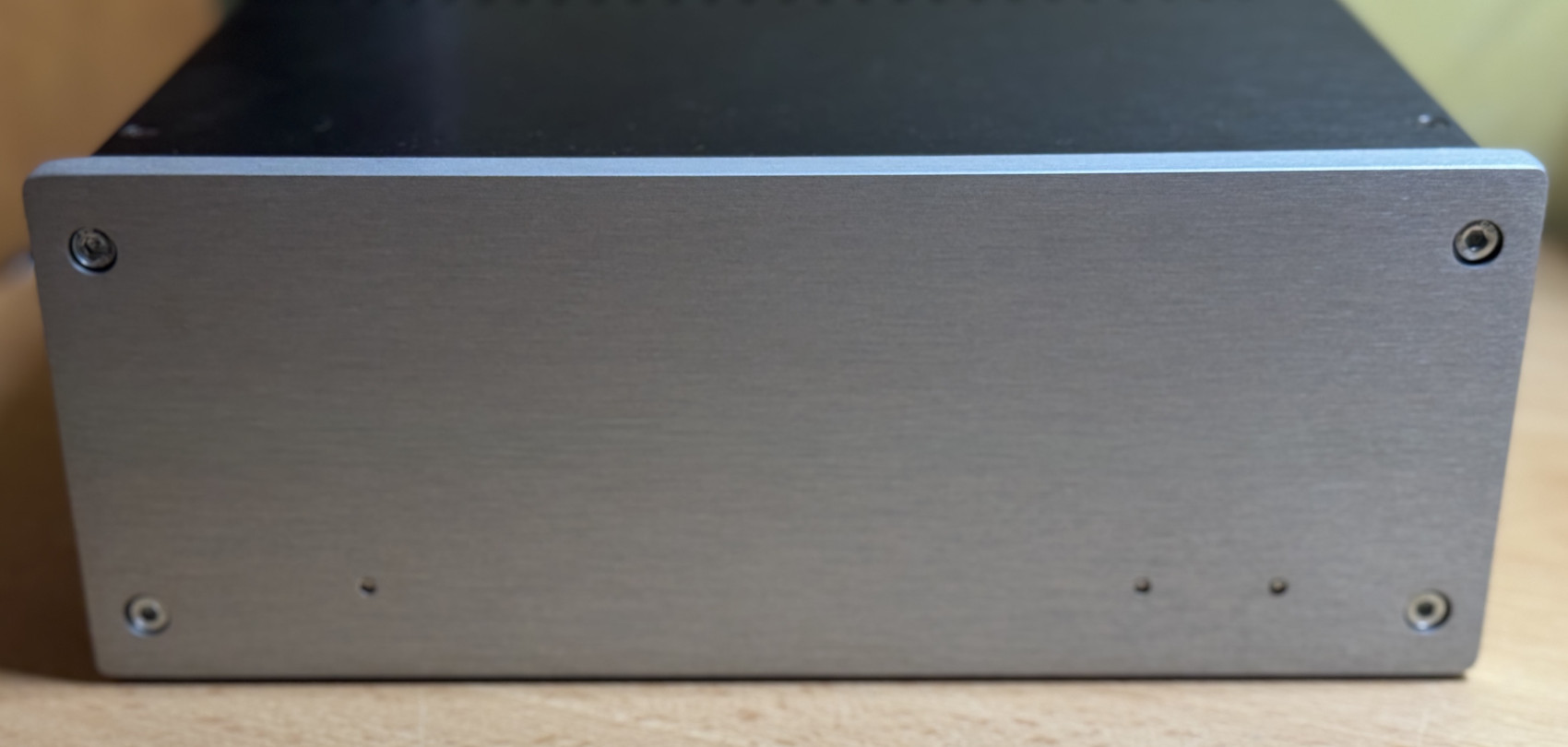

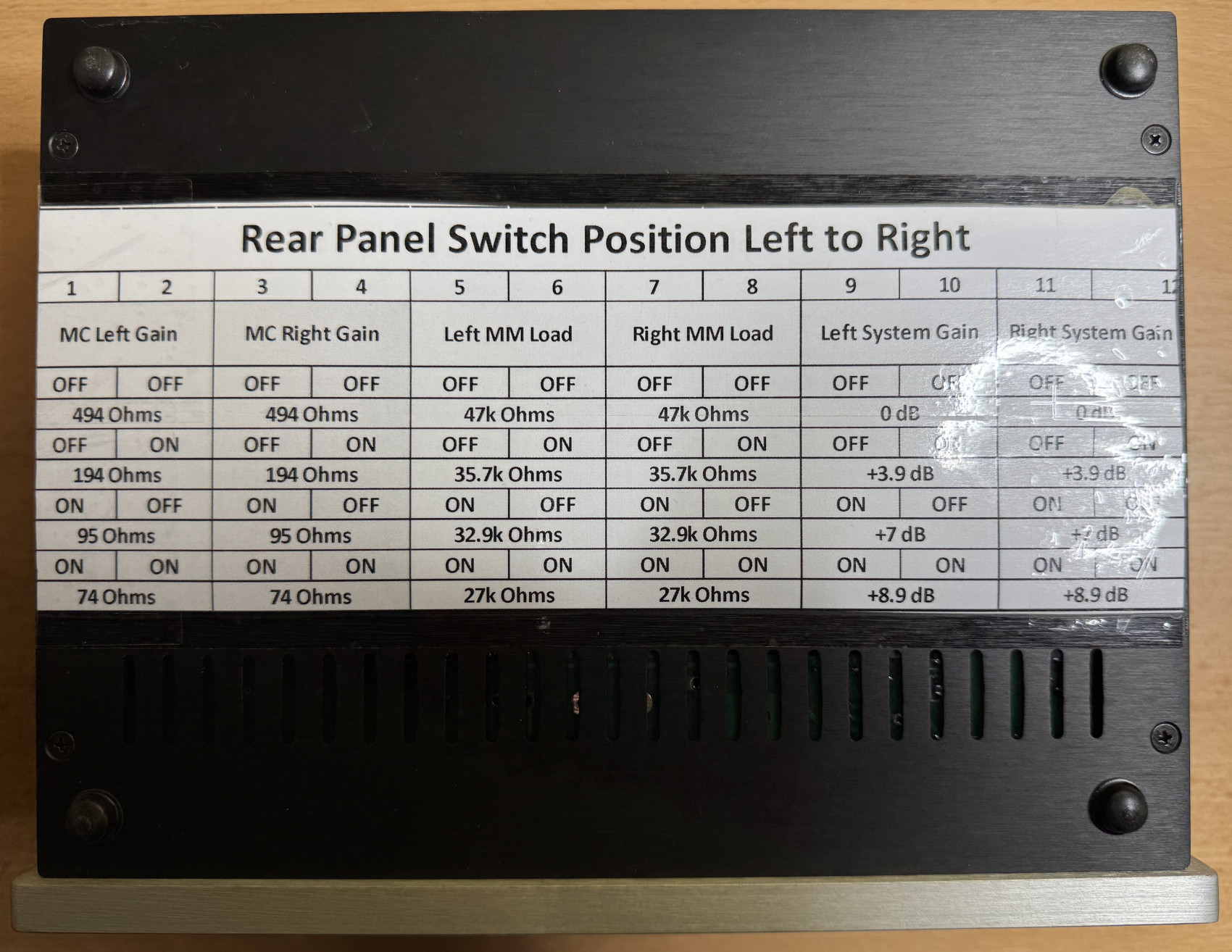

Ale ještě doplním. Tady u tohoto preampu velmi oceňuji kompletní stavbu. Na desce je vše, včetně DIP přepínačů a ostatních věcí, jako RCA vstupu a výstupu, atd. Taky kompletní zadní panel. Ten je opravdu velmi profesionálně provedený a tak jediné co zbývá mechanicky udělat, je vyvrtání tří otvorů pro LED na předním panelu... Opravdu paráda....

Možná si střihnu přes Vánoce a nebo po nich, postavit ještě jeden kus preampu. Ale na některých pozicích bych plánoval použít co nejkvalitnější součástky. Od kondenzátorů až po tranzistory, jiné RCA konektory, atd. Ještě je si myslím co zlepšovat a zkusit se pokusit posunout zvuk trochu výš. A tento současný preamp bych asi zkusil prodat...

Moc pěkné.
Měřil si RIAA a odstup signál - šum?

Neměřil. Není důvod. Je tam ticho a hraje to skvěle...

Měření bych nezavrhoval. Změřením RIAA si můžeš ověřit, že jsi v celkem složitém zapojení neudělal chybu v hodnotě součástky nebo jinou chybu. Poslechem nemusíš drobné odchylky vždy odhalit. Měření odstupu signál-šum a různých zkreslení ti také umožní porovnávat různé topologie, které jsi už vyrobil, nebo, jak píšeš, rozdíly mezi součástkami, které plánuješ použít.

Rozumím, ale tady je to celkem jasně dané, součástky jsem měřil, tranzistory pároval, takže dle mně opravdu zbytečné. Navíc tento projekt udělalo už poměrně hodně lidí s celého světa, někteří i měřili a výsledky jsou stejné jako u původního vzorku. Navíc, pokud použiješ nové součástky, rezistory s tolerancí 1%, kondenzátory od 2%, tak celkem zbytečné...
A výsledek je parádní. Pokud chceš znát kompletní parametry, včetně měření, stačí se podívat na linky které jsem postnul, je to celkem vyčerpávající.

ač to není vysloveně "DIY", tak zpracováním k tomu nemá daleko...ovšem při ceně 25.000,-GBP by se mi při otevření té krabice udělalo mdlo. Nicméně ten chlapík, co to opravoval je opravdu machr (stačí se podívat na jeho trableshooting s kazeťákem Aiwa AD F990).

Ahoj, tak X Altra už burácí ). Jediný co mě zarazilo byl trošku vyšší šum při MM vstupu oproti Actidampu Mk3 (že by to dělalo activní tlumení u AC). U MC vstupu ticho. Jinak pěkná stavba. Srovnání s AC je to podobné, spíš vyrovnanější přednes v celém pásmu. Nagaoka MP 200 s tímto preampem je jiný poslech, přemýšlím o MC přenosce AT33PTG/II.

Ahoj.

Paráda, přeji příjemný poslech.
Jinak, co se týče šumu, mělo by to být obráceně. Vstup s MM by měl být tišší než MC vstup. A musím říct, že tak je to i u mně. Vlastně je to hrobové ticho, a to mám ucho 1cm od výškového repro. Takže si myslím, že tam musíš mít nějakou chybu. Zkus forum diyaudio.

P.S.
Přemýšlím nad dalším projektem, ale zatím nevím co vybrat. Možná nějaký konec + přepínání vstupů, ale nevím...

Těd jsem vzal sluchátka do Hypy..ano máš pravdu, MM je klasika šum a MC je trochu víc posazený výš...prčic to jsou odpovědi bez měření ). Zkusím zkratovat vstupy a uvidím, pak se obrátím na diyaudio. Vše je to posazený na frontendu LSK 389 nebo JFE 2140. Mám tam 2140. Nulové offsety na vstupech. Takže jestli při vytočení hlasitosti máš hrobové ticho, tak bude problém tu. Měl jsem jen dvě chyby, a to v nedopájení 2 rezistorů ) v oblati ZTX trandů.

PS: To co máš v plánu mám asi 30 let )

Zdravím všechny.
Jelikož jsem si pořídil další preamp, tento postavený je na prodej.
Pokud by měl někdo zájem ať mi napíše, můžeme se domluvit...
