Oddělovací trafo s VF filtry - hledám vhodné krabice

Co si doma sami stavíte, pájíte - reprobedny, zesilovače, gramofony atd.
Odpovědět
Uživatelský avatar
Vit
Příspěvky: 194
Registrován: 28 dub 2008 11:37
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Vit »

Ahoj, já budu bastlit totéž do krabice Modushop, krabici už mám, tuhost se dá zvýšit tím, že se tam dá instalační "mezideska" z pevnější (nerez) oceli. Já jsem si ji při hromadné objednávce na slovanetu zapomněl přiobjednat, tak si ji budu muset něchat někde vyrobit *headbang* (uříznout + montážní otvory).

Jaké budeš používat filtry (schéma, hodnoty uH/mH)? Já jsem si nakonec nechal vyrobit filtry na zakázku v ES-Ostrava po vzoru Jon Risch. http://www.geocities.com/jonrisch/surge.htm
Jinak bacha na hodnoty vyšší než 100-200 uH (např. v řádech jednotek mH) - to jsou ty filtry co "žerou dynamiku" zesilovače - ať si pod tímto pojmem představíte cokoliv.

Krabice bude tato: http://www.modushop.biz/ecommerce/cat073_l2.php?n=1

Btw. nechcete se někdo šábnout o schéma co máte doma za filtry? Taková malá anketka...

Uživatelský avatar
tom
Příspěvky: 240
Registrován: 20 dub 2008 10:11
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od tom »

pokud nebazírujete na Modushopu a nepotřebujete centimetrový čelní panel, co tohle :
http://www.revatech.cz/down/revatech_08_09.pdf

Uživatelský avatar
tom
Příspěvky: 240
Registrován: 20 dub 2008 10:11
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od tom »

pokud potřebuješ real foto pošli sz s mailem do jedné teď montuji Disspre a je to dost slušné.
Dělají ale pouze černé.

Uživatelský avatar
Rowing
Příspěvky: 613
Registrován: 17 dub 2008 05:22
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Rowing »

Od Revatechu jsem kupoval krabici na ten svůj síťový filtr. Fota v mém vlákně. Jsem s ní spokojen. Udělali mi i v zadní stěně všechny potřebné otvory na zásuvky atd. dle nákresu. Takže doporučuji *thumbs up*

Uživatelský avatar
Vit
Příspěvky: 194
Registrován: 28 dub 2008 11:37
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Vit »

Krabice je velmi pevná, konstrukčně vzhledem k tomu, že je rozložená v ploché krabici a šroubovací, dobře řešená.

Po výztuze to trafo unese (snad). Berou to kluci na zesáky, které mají ve finále 35Kg. Sám tam chci dát 2KVA, tak uvidíme. Hliníkový přední panel je velmi dobře vyveden, barva oděru odolný komaxit v silné vrstvě, asi i hodně vypálený.

Od Revatechu krabici mám taky, moc mě to neoslovilo zejména po lakové stránce (takový nějaký nástřik, no), mechanicky ok, pokud jsou ochotni vyrobit s dírama na míru - proč ne.

Co ty schémátka, nikdo nic? Já se o své podělil.

Oddělovací trafo: primárně se jedná o oddělení DC složky ze sítě + stabilizaci napětí (+/-, není vždy dokonalé), kde následný NF/VF bordel jest filtrován dalšími filtry založenými povětšinou na principu uvedeném v odkazu na řešení Jona Hirsche (tlumivky resp. kompenzované tlumivky a filtrační kondenzátory). Je to typ pasivního filtru, kde není rekonstruována nebo nově generována sinusovka.
(když tak prosím o korekci encyklopedně zdatnější kolegy fóra ;) )

Peer
Příspěvky: 2633
Registrován: 17 dub 2008 14:43
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Peer »

to Vít:
krabice od Modushop jsou designově nádherně provedené. Tomu se hned tak něco nevyrovná.
Také mám jeden přístroj postavený v této krabici. Jen pevnost dna se mě moc nezdála...
Ale pokud jde dno zpevnit originálním dílem, tak no problem. *thumbs up*
Takovou krabici se člověk nestydí uložit do racku a ne skovávat za komponenty.

Uživatelský avatar
Vit
Příspěvky: 194
Registrován: 28 dub 2008 11:37
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Vit »

Ahoj,

krabici přeměřím, nemám ji ještě složenou, ale co jsem to tak nějak měřil dle rozměrů od modushop vs. trafo 2KVA vyráběné http://www.trafo.cz, tak jsou tam relativně velké rezervy (nevím, jak silnou gumu si představuješ, mimochodem dobrý nápad, asi ji tam dám taky...)

Co se filtrace týče: mám to vyčtené z mnoha diy zahraničních zdrojů (tweaker asylum, audioholics, diyhifi atd.), na rešerši nemám žel čas, ale i na stránce Jona Rische viz. výše je to vcelku srozumitelné. Osobně jsem filtr v řádech mH neměl, na TV, PC, možná i DAC asi v pohodě, konce a preamp = problém.

Zprostředkované informace, nejsem odborník a nemám na tuto problematiku vlastní názor ani zkušenost, nicméně se dle tohoto řídím:
Klíčové jsou parametry indukce a odporu + ideální design dvě tlumivky za sebou. Další parametr je frekvenční pásmo filtru (odkud chodí), některé tlumivky chodí od 1Mhz, některé od 100Khz, jiné od 10Khz. (čím níže tím lépe? Zde se zdroje rozcházejí) Indukce 2x50-100uH (NE mH!) a odpor pod 0,03 Ohm (to jediné mi v ES-Ostrava neslíbili na 100% - bude to pod 0,1 Ohm). Pokud chceš postavit super-duper filtr za oddělovacím trafem s jistotou, pak se dají koupit hotové moduly za tuším 85 USD zde: http://www.diycable.com/main/product_in ... cts_id=536

Stačily by ti dva, jeden na zesilovače, druhý na digitál, nebo jen jeden na zesilovače + koupit nějaký běžný standard na digitál.

Je to přesně vyrobeno dle návodu Jona Rische! A to je nějaký GURU *klanimse*

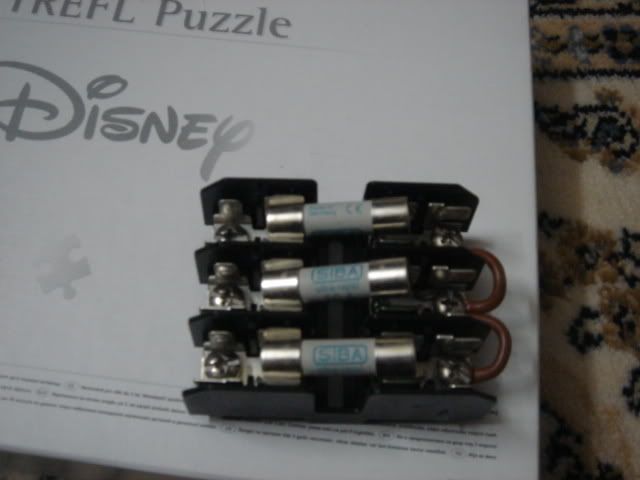

Obrázek

starsoccer1977
Příspěvky: 56
Registrován: 17 říj 2008 22:57
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od starsoccer1977 »

pipis píše:pěkné ale dost drahé krabice:
Pekny krabice *thumbs up*

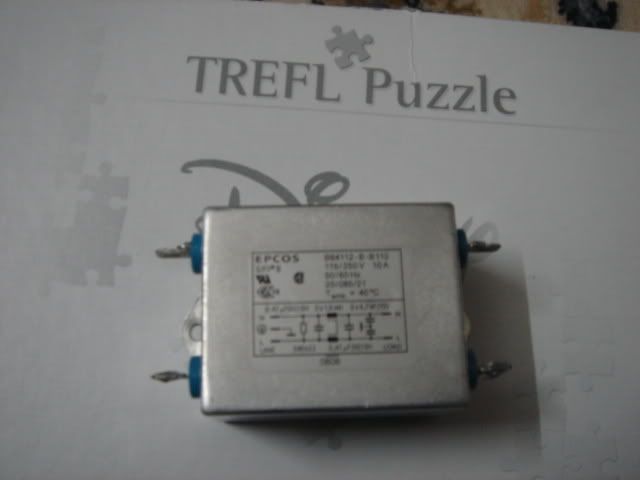

ten to filter dobry Epcos Hi-line
Obrázek


Uživatelský avatar
Vit
Příspěvky: 194
Registrován: 28 dub 2008 11:37
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Vit »

Pipis:
Výška 3U modushop vevnitř: 11,5 cm, měřeno od výdutě na šroubek, ke kterému se připevňuje ta další deska. Tedy i s ní budeš mít minimálně 11cm.

Trafo 2KVA má 9cm.

Uživatelský avatar
skipy
Příspěvky: 9
Registrován: 31 srp 2008 22:48
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od skipy »

pipis píše:hledal jsem tu výstuhu - je to tato deska?

Code: 1BASE0405

Inner pierced Base for Pesante 400mm

Inner base for the PESANTE series 400 milimeter depths.
The base is realized in pregalvanized iron 15/10 of thickness.
Dimensions: 425 x 360 milimeter
Weight: 1,85 KG

tlouška materiálu 15/10 mi nic neříká :shock: , myslíš, že na 17kg trafo to bude OK?
pokud čtu jinde dobře, tak krom předního panelu je vše "jen" 1mm plech.
pipis

inner pierced base z modushopu je z 1.5mm plechu, okraje sú vyhnuté do 90stupňov a ich výška je cca8mm.
po kompletizácii s bázou je skrinka dosť tuhý sendvič-komplet....

Uživatelský avatar
Aleska
Příspěvky: 2674
Registrován: 02 kvě 2008 07:07
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Aleska »

Tady máš odkaz jak na hotový softstart, tak i na softstart velmi jednoduché koncepce.

http://www.ezk.cz/stavebnice_moduly/xsx2102.htm

http://www.jk-weld.cz/pages/softstart.html

Velmi zajímavý článek Petra Holuba (Slovanet) s výsledky měření – pozor, výsledky jsou pro nezatížené trafo, bude-li zatížené bude to ještě horší. Tohle trafo mělo klidový příkon 16 VA, ale náběhový proud 31 A !!!!!!!!!!! Po dobu 3 ms se chová prakticky jako zkrat, doba děje nepřesáhne 20 ms a poté relé odpojí omezující odpory, takže k degradaci zvuku nemůže dojít.

Měření náběhového proudu transformátoru 3kVA

http://petrh.org/web/trafo.aspx

Pro klid na duši bych doporučoval postupné sepnutí spotřebičů napojených na oddělovací trafo, třeba takto:

http://forum.mcontrollers.com/viewtopic ... c&start=30

Jen tak mimochem, na Slovanetu proběhla právě diskuze o oddělovacím trafu, tak se podívej:

http://hifi.slovanet.sk/bb/viewtopic.php?t=4924&start=0

Uživatelský avatar
Aleska
Příspěvky: 2674
Registrován: 02 kvě 2008 07:07
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Aleska »

Není zač, mimochodem skutečně krásné trafo, gratuluji.

Uživatelský avatar
Aleska
Příspěvky: 2674
Registrován: 02 kvě 2008 07:07
Kontaktovat uživatele:

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Aleska »

Nevíte někdo jak objednávat tišťáky od Elektor magazine ? Chtěl bych postavit tento soft-start, ale tak nějak se na jejich stránkách nemohu k němu propracovat...

http://mitglied.lycos.de/promitheus/del ... oroids.htm

Renown
Příspěvky: 2315
Registrován: 18 dub 2008 10:22
Kontaktovat uživatele:
Vybavení

Re: Oddělovací trafo s VF filtry - hledám vhodné krabice

Příspěvek od Renown »

to Aleska,

tak jednoduchou věc bych ani na DPS nedával, to klidně uděláš tzv. vzduchovou montáží, v lepším případě na nějakou univerzální DPS
