Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TAB » 01 dub 2013 00:20

Je to už hodně dávno ale vždy když vytáhnu fotku níže zveřejněnou tak si říkám že tehdy to nebyl tak špatný nápad. Jako středoškolák se svým bratrancem jsme měli sen jak budeme stavět lampáče :)Trochu dnes srandovní ale faktem je, že aspoň občas jako OSVČ se tomuhle koníčku věnuji a čas od času něco postavím či opravím a tak to asi má být.

Tehdy jsme chtěli postavit krásný stereo zesilovač ve tvaru křídel v zapojení push-pull a nastavením do Tř. A. Elektronky když se rozsvítili měli být dominantou místnosti. Taková zářící křídla :) Jak už to tak bývá nic není tak jednoduché. Neskutečné komplikace z řemeslníky a podniky. Neschopnost při řezání vodním paprskem kdy vrchní kryt byl vyřezán jen z části a podobné srandičky. Jak už to tak bývá přišli časem úplně jiné starosti a nikdy se dílko nedokončilo tak aby se člověk za to nemusel stydět jak to vypadá...


No posudte sami mělo by to smysl něco takového dokončit a vyladit? :


Osazení: 4 x EL84 na kanál
2 x ECC81
1 x ECC83

Výkon: 2 x 30W (35Hz - 35KHz/-3dB levné výstupní trafo...)


Anodové napětí pro vstupní elektronky a koncové elektronky samostatné. Pro vstupní elektronky filtrované tlumivkou 15H.
Žhavení vstupních elektronek stabilizované.


Obrázek
zkušební deska

Obrázek

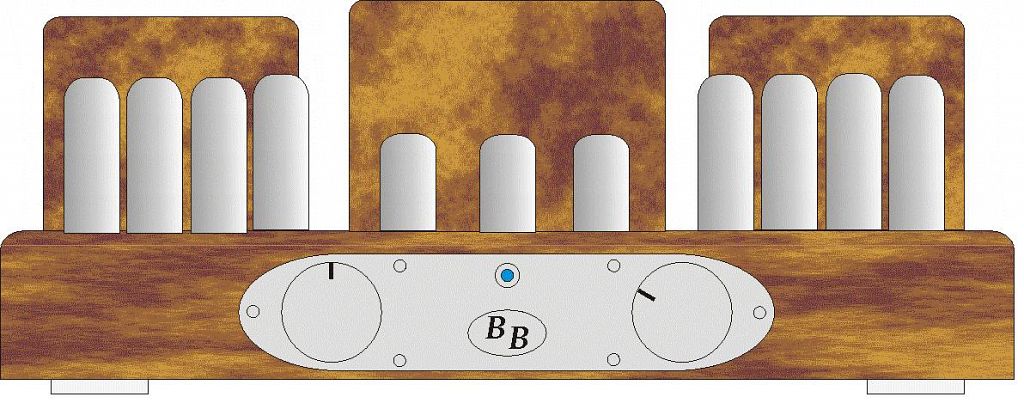

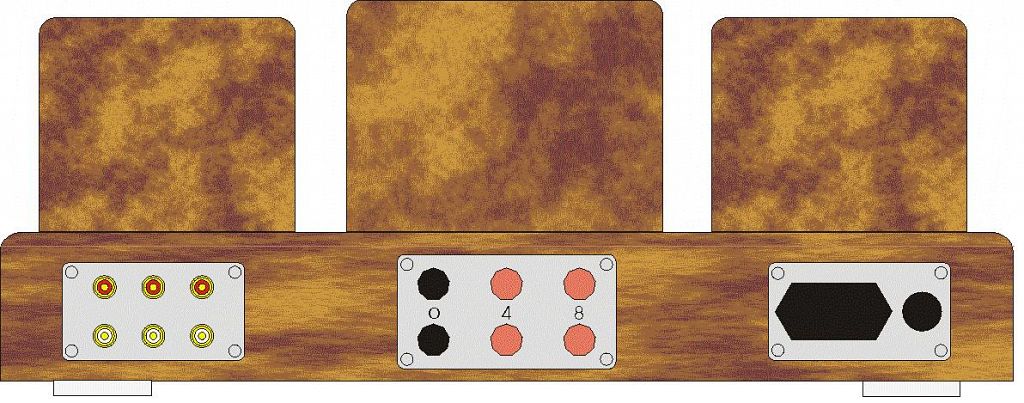

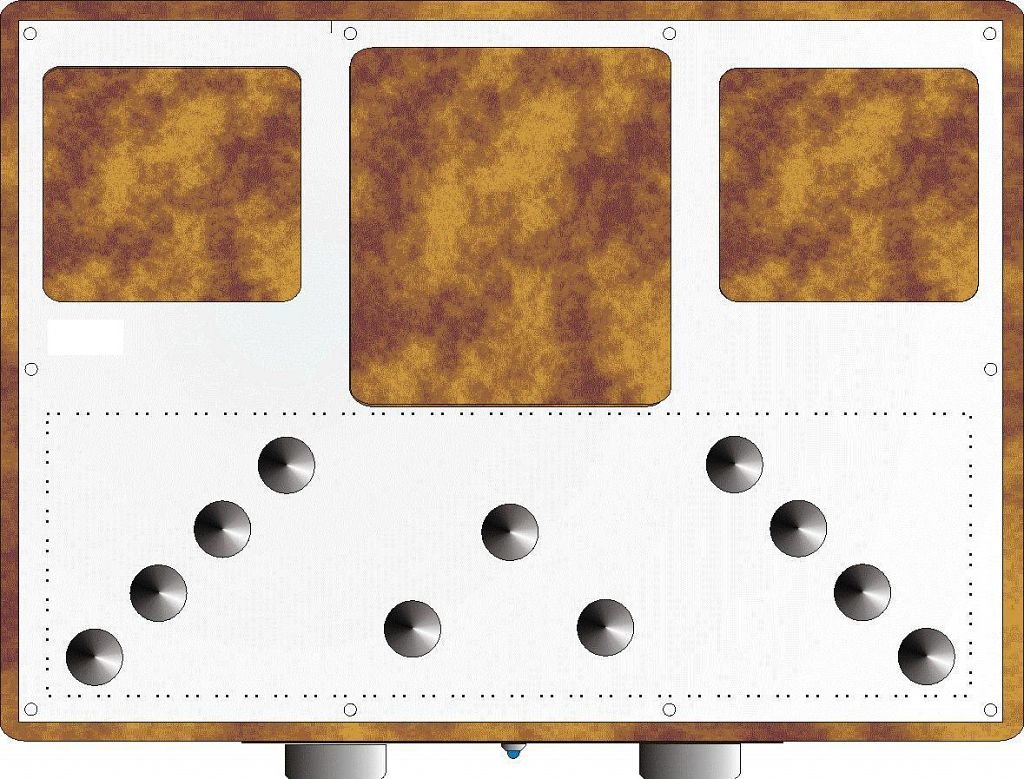

nákres

Obrázek

Obrázek


Uživatelský avatar
PMA
Příspěvky: 1664
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od PMA » 01 dub 2013 13:51

Bude to hodně záviset na kvalitě výstupních traf. Za sebe, šel bych spíš do EL34.

TAB
Příspěvky: 657
Registrován: 30 led 2011 15:32
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TAB » 01 dub 2013 17:46

Jasně. Na výstupním trafu vždy hodně záleží. Chtěl bych použít nějaké double C-core od LL. EL34 nemají dobrý zvuk. Ty se hodí do kytarového aparátu a nejlépe pro metal. Místo EL34 je lepší použít 6L6 nebo KT77

Riki
Příspěvky: 52
Registrován: 10 bře 2013 12:44
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od Riki » 09 dub 2013 11:47

Tab, vypada nadherne musis ho dokoncit :)

Zener007
Příspěvky: 2
Registrován: 18 dub 2013 15:44
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od Zener007 » 22 dub 2013 11:42

Dobrý den, tak tenhle zesilovač mi v podobném uspořádání leží na stole již několik let.
Kdyby jste na něj nechával dělat šasi, šel bych do toho s Vámi :-))

TAB
Příspěvky: 657
Registrován: 30 led 2011 15:32
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TAB » 29 srp 2013 21:30

Ani nestíhám číst odpovědi. Tak opožděně děkuji za podporu :D Zkusím na to vyčlenit nějaké drobáky což nebude tak lehké :(

Zener007: Podobný nebo stejný? Já jsem totiž jednu desku kdysi dávno někomu prodal a žádný feedback od toho člověka nemám tak třeba to je zrovna moje deska :D

Zener007
Příspěvky: 2
Registrován: 18 dub 2013 15:44
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od Zener007 » 30 srp 2013 10:21

Dobrý den, ano koupil jsem ji od Vás "BB-audio".
Můj mail tady je, tak kdyby jste se pustil do toho schasi tak se prosím ozvěte
Děkuji

TAB
Příspěvky: 657
Registrován: 30 led 2011 15:32
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TAB » 30 srp 2013 20:07

Poslal jsem Vám soukromou zprávu/mail..

rhianna
Příspěvky: 1
Registrován: 18 dub 2015 12:03
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od rhianna » 18 dub 2015 14:03

Ani jeden neznám, jenom dojmy:
RK501 -- hnusné provedení pro (asijské) snoby, kde 90 % rozpočtu jde na vzhled, na který snobové zabírají
Goldpoint -- přepínač ELMA kvalitní, ale bohužel SMD odpory
Khozmo -- lepší odpory Dale, ale je otázka, co je tam za přepínač; z těch 3 bych bral tenhle

Já používám trafa, což ale problém přepínače neřeší, a na pokusy odporový přepínač z ebaye s smd.

TRANSIWATT
Příspěvky: 405
Registrován: 27 lis 2013 17:39
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TRANSIWATT » 19 dub 2015 05:06

Kde se tam vzalo těch 30 Watt ??? PushPull v Ačku se čtyřma lampama max. 10W na kanál . Takže stereo 2x10W. Víc to NEJDE .
Jak je řešen obraceč fáze ? Je někde schema ? Jak je řešen zdroj ? Ten tam není vidět . Usměrnovač anod.napětí je polovodičový nebo lampový ?

petrL
Příspěvky: 1256
Registrován: 22 črc 2008 08:47
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od petrL » 19 dub 2015 13:14

Žádám administrátory o zablokování účtu robota rhianna, který zde použil doslovně můj starší příspěvek z diy-projekty/nahrada-za-alps-blue-stepp ... ml#p115566
rhianna píše:Ani jeden neznám, jenom dojmy:
RK501 -- hnusné provedení pro (asijské) snoby, kde 90 % rozpočtu jde na vzhled, na který snobové zabírají
Goldpoint -- přepínač ELMA kvalitní, ale bohužel SMD odpory
Khozmo -- lepší odpory Dale, ale je otázka, co je tam za přepínač; z těch 3 bych bral tenhle

Já používám trafa, což ale problém přepínače neřeší, a na pokusy odporový přepínač z ebaye s smd.

TAB
Příspěvky: 657
Registrován: 30 led 2011 15:32
Kontaktovat uživatele:

Re: Zesilovač s EL84 - 30W (push pull ve tř. A)

Příspěvek od TAB » 26 dub 2015 02:53

Transiwat: Samozřejmě chyba v nadpisu AB tř. je správně. Osazení je ECC82 a ECC83 (6CC41) takže zapojení snad ani zveřejňovat není třeba to by bylo nošení dříví do lesa na netu toho je mraky. Zdroj je polovodičový..
