Zdravím,
Navazuji na předchozí téma ...
Takže zesilovač je téměř hotový a žhavení prvních triod jakž takž vyřešeno přes vhodný srážecí odpor.
Pravý kanál však stále slyšitelně bručí i když je bez signálu. Ono by asi chtělo i stejnosměrně žhavené vlákno napájet skroucenými vodiči a ne jen tak vedle sebe červený a černý. Pravý kanál je dále od zdroje napětí a levý je první na řadě.Ten je zcela tichý.Jen slabý šum.
Nebo mám vést ke každé lampě dva samostatné skroucené vodiče přímo od zdroje ? Jak to vidíte ?
Dále se ukázalo jako velký problém jak napájet lampy signálem z dnešních přístrojů.
Po připojení cinch konektorů z přehrávače CD stačí nepatrná část dráhy volume a už je to moc nahlas a zkreslený. CD má naštěstí na DO štelování hlasitosti a tam když to stáhnu na minimum, display ukáže -20dB. Pak je možné poslouchat celkem čistě až do 1/4 volume.
Potenciometr mám hned na vstupu a má 100k/G.
Staré 5-ti kolíky kdysi asi měly úplně jinou úroveň signálu než používají dnes a i tak u nich bylo někdy pár pomocných odpůrků,většinou asi kvůli magneťáku. Nemám bohužel už žádný přístroj s 5-ti kolíkovým výstupem na zkoušku.
V odborných článcích zase používají na kontrolu signální generátor 1kHz a osciloskop. Já se musím spolehnout jen na čistotu zvuku ušima.

Poták bych zkusil sehnat menší. Klidně i 10k. Za něj pak vhodný dělič. Jde u tveho zapojeni nějak měnit zesílení? Dej menší.

Nebo jeden stupeň zesílení vynech (nevím schema). Standard je dneska 47k, 10k už nemusí zdroj signálu utáhnout, bude asi citlivější na kabely. Horší je ten brum - lepší než vstupní dělič by bylo snížit zesílení triody, tím možná zeslábne i ten brum.

Všechny tři triody mají v podstatě schodné zapojení. Ra = 100k na +200V , Rk = 2k2 na zem bez blokovacích elytů , Rg = 1M na zem. Odpory jsou běžné hodnoty udávané v katalogu elektronek a také ze schemata od jednoho pána z časopisu AR. Ten ale použil ECC85 ze starých VKV rádií.
ECC83 prý mají obrovské zesílení, ale já jiné nesehnal a ani jiné moc nemají. Tyto jsou jen přejmenované na 12AX7 a bazarové nechci riskovat.
Také jsem chtěl aby to umělo i dynamickou přenosku gramofonu a ta má jen pár mV.
Nevím jak u elektronky měnit zesílení, celý život jsem dělal jen s tranzistory či IO. Lampy jsem znal jen v mládí kdy jsem většinou vyměňoval vadné v TV či Rádiích u známých či sousedů. Ale vždy jen jako laik radioamatér,který poznával jak to vše uvnitř funguje. Bylo mi tehdy 12 - 17 let.

Jseš si doufám vědom že rychlostní přenoska (magnetodynamická) vyžaduje korekci signálu
podle mezinárodní křivky RIAA nejenom tedy řešit citlivost 1-2 mV
gramec hraje i v zásuvce MIKROFON citlivost pasuje ale basy v háji - právě kvůli absenci
toho korekčáku

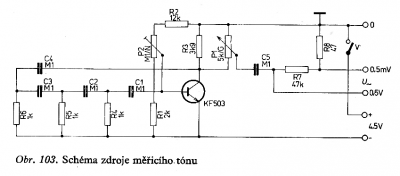

zdroj měřicího tónu 1 kHz:
(P2 nastaví pracovní bod trandu, P1 výstupní úroveň)

O korekci RIAA jsme tu už asi mluvili, myslím že zrovna vy jste mi říkal že většina dnešních gramofonů je má dnes již v sobě zabudované, ale to jsem ještě v době návrhu zesilovače a jeho výroby nevěděl.Kdybych měl zesilovač jen tak v chasis a mohl hýbat součástkami jak by bylo potřeba, nebyl by problém lecos upravit. Jenže já sesmolil jakž takž schema ze tří různých zdrojů a doufajíc že by to mohlo být OK jsem i navrhl a vyleptal DPS dle toho.
Jak píše nahoře pan petrL, nejhorší problém je teď ten brum. Varianta ubrat jeden stupeň by byla možná, ale to nevysvětluje proč levý kanál nebručí vůbec a pravý tak hodně, při shodném zapojení obou...Ani vzájemné prohození elektronek nic nezměnilo. Musí se holt vše opět rozebrat a zkusit jinak (a možná i jinudy) vést kablíky ke žhavení prvních elektronek. Jinak už nevím.A to jsem si myslel , že když budou žhaveny stejnosměrným proudem ,že to bude brnkačka.

ECC83 má dvakrát větší zesílení než 85, ale asi 10x menší proud, takže zapojení musíš upravit. Česky je něco o zesílení stupně tady: https://www.misael.cz/clanky/zesileni-elektronky/
Nebo si stáhni knihu Lukeš: Věrný zvuk.
Anglicky s příkladem pro ECC83: https://www.aikenamps.com/index.php/des ... amplifiers
Měl bys snížit anodový odpor, ale pak i anodový napětí, abys měl správně pracovní bod.
