Možná už je zase vhodná chvíle pro profil.

O audio se aktivně zajímám cca od roku 1970. Dostal jsem se k němu přes poslech hudby a nespokojenost s kvalitou reprodukce zvuku téměř každého tehdy dostupného zařízení. V roce 1979 jsem absolvoval ČVUT, obor sdělovací technika, specializace elektroakustika, u prof. Merhauta. Od zmíněného roku 1970 bylo mým hobby stavět zesilovače. V roce 1977 jsem byl na měsíční praxi v nahrávacích studiích Supraphon. Asi od roku 1988 do roku 2001 jsem si dal od audia “pauzu” v tom smyslu, že jsem nevyvíjel ani nestavěl žádné nové audio komponenty.

Audio pro mě nikdo nebylo hlavní činnností, ale jen doplňkovou, s největší aktivitou mezi roky 2007 – 2011. Šlo hlavně o plošné spoje, ev. moduly a finály různých variant předzesilovače Dispre 2 a Dispre 2-JFET. Plošných spojů Dispre 2XX se prodalo hodně přes 500 ks. Šly do celého světa, přes 50% šlo mimo ČR a SR, včetně zemí jako USA, Kanada, Brazílie, Japonsko, Austrálie, o Evropě nemluvě. Do USA putovalo i několik modulů, finály do ČR a SR.

Největší aktivitu v audiu jsem měl v r. 2011, kdy bylo na zakázku vyrobeno několik výkonových zesilovačů PA4 (Big Brother).

Od počátku r. 2012 mám audio už jen jako hobby, živím se na 99% jako konzultant pro US firmu (se kterou jsem předtím spolupracoval přes 10 let) v jiném technickém oboru.

Cíle v audiu -
co nejkvalitnější zvuk, co nejmenší ovlivnění původního signálu z nosiče. Uši jsou prvořadé a jejich požadavky tlačí na co nejlepší parametry audio komponent. Proto je měření nezbytné a je zbytečné někoho nálepkovat. Pro elektronické komponenty tyto požadavky:

- minimální zkreslení, pokud možno pod -110dBr pro všechny amplitudy, kmitočty i zátěže, požadavek platí na kompletní systém od zdroje signálu po výstup výkonového zesilovače

- minimální šum, S/N celého systému pokud možno lepší, než 90dB/1V/20kHz neváženě,

- dostatečně vysoká rychlost přeběhu a čistá skoková odezva,

- požadavky na potlačení síťových složek shodné, jako na složky zkreslení,

- imunita vůči elektromagnetickému rušení šířícímu se vzduchem, signálem i po síti

Uživatelský avatar
lachim
Příspěvky: 2257
Registrován: 17 dub 2008 18:43
Kontaktovat uživatele:

Re: PMA

Příspěvek od lachim »

ahoj pavle!
dovoluji si opakovaně tvrdit, že tvůj stereo koncák "big brother" nemá na trhu konkurenci.
v poměru cena/výkon.
před 2 roky nešlo ( můj subjekt. názor ) v kategorii do 150.000 kč (v nové ceně) koupit nic zvukově lepšího.
dodnes s pytlem vzpomínáme na test "big brother x sroll bimottore". na avalonech indra + audionet vip g2.
netuším však, zda je ještě vůbec nabízíš k prodeji.
co nějaké foto a pár slov o preampu + koncáku "made by PMA", prosím ?

Uživatelský avatar
PMA
Příspěvky: 1911
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PMA »

Ahoj Michale,

Díky za vlídná slova, teď, bohužel, nenabízím k prodeji nic, ale může se to někdy změnit. Přesto v audiu nezahálím, jde spíš o další ověřování a ujasňování si souvislostí.

TAB
Příspěvky: 657
Registrován: 30 led 2011 15:32
Kontaktovat uživatele:

Re: PMA

Příspěvek od TAB »

Pěkné představení a dobré výsledky.
Já jsem si od Vás např. koupil openamp1, protože se mi opravdu líbil. Snad jen mít ještě čas ho dokončit :)

Držím palce a at se daří *thumbs up*

Uživatelský avatar
PMA
Příspěvky: 1911
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PMA »

Preamp
Momentálně hraju na předzesilovač se symetrickým vstupem (pouze) a symetrickým nebo nesymetrickým výstupem.
Vstupní část využívá dvojici JFETů 2SK170, za kterou následuje OPA627. “Opěrné” záporné napětí pro napájení JFETů není konstantní, je řízené zpětnou vazbou na základě součtu kolektorových proudů JFETů (takže plave), který se udržuje konstantní. Tím se linearizuje vstupní diferenční dvojice JFETů. Zapojení není shodné jako zapojení s CCS (zdroji konstantního proudu). Pak následuje regulace hlasitosti s Dánským krokovým řadičem DACT a za ní výstupní buffery.

Zesilovač má menší zkreslení, než je mez mé metody, tj. složky zkreslení jsou pod -130dBr (pod 0.00003%). Má vynikající odstup S/N, je to nejtransparentnější předzesilovač, co jsem zatím postavil. Šířka pásma pro pokles -3dB je 580kHz.

Obrázek

Uživatelský avatar
Petanek
Příspěvky: 203
Registrován: 25 lis 2012 12:06
Kontaktovat uživatele:

Re: PMA

Příspěvek od Petanek »

OPA627 je asi nejlepší operační zesilovač, co jsem tak načetl zkušenosti od jiných konstruktérů ... ale ta cena *2thumbsup* . Na ten DACT regulátor padla volba proč? Jen tak ze zajímavosti. Vypadá to dobře. Jaký je zdroj? Škoda, že si to necháváte jen pro sebe :shock: :?

Miero
Příspěvky: 1447
Registrován: 07 kvě 2010 20:33
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od Miero »

Neboli by parametre predzosilňovača s OPA627BP ešte o chlp lepšie?

Uživatelský avatar
PMA
Příspěvky: 1911
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PMA »

Zdroj je můj klasický
http://web.telecom.cz/macura/zt15va.htm

na desce je ještě další filtrace ("násobič kapacity") - na foto vpravo nahoře.

Na DACT padla volba kvůli souběhu a separaci kanálů, obojí je lepší, než u potenciometru Alps.

"B" nebo "A" se v reálu nepozná. Na pozici OPA627 je možné použít několik vhodných typů OZ, jde o vyvážení parametrů zkreslení, šum, rychlost přeběhu, potlačení rušení z napájení.

lubin
Příspěvky: 510
Registrován: 13 pro 2008 14:32
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od lubin »

Tuze rád bych ten preamp slyšel..., když tak čtu mezi řádky, cítím pozvolný návrat k audiu, což je pro jiné myslím velmi dobře... *thumbs up*

Uživatelský avatar
PMA
Příspěvky: 1911
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PMA »

Zdravím, tak v poslední době spíš raději fotky ;)

Obrázek

blesk666
Příspěvky: 494
Registrován: 03 dub 2013 16:57
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od blesk666 »

kvoli osidnosti slov?

Uživatelský avatar
PavelDosko
Příspěvky: 1615
Registrován: 08 úno 2011 13:06
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PavelDosko »

shodu šťastných náhod jsem před rokem PMA Big Brother koupil a jsem spokojený velmi, pán od kterého jsem kupoval měl i preamp PMA, ten však neprodával, resp stěhoval se s ním do Itálie. Lubin měl u mne možnost PMA Big Brother slyšet a myslím že se mu to líbilo.


blesk666
Příspěvky: 494
Registrován: 03 dub 2013 16:57
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od blesk666 »

Novy zosilovac na starom zaklade? Co viedlo k tejto konstrukcii? (ten sabristolov “reborn” starej L85 som na ASR zachytil). Nejaku dobu tiez evidujem zaujem a nadsene hodnotenie niektorych pre stare konstrukcie od Sansui a Pioneer (zamerne nebudem menovat, vy asi tusite ktore).

Uživatelský avatar
PMA
Příspěvky: 1911
Registrován: 23 úno 2009 10:47
Kontaktovat uživatele:
Vybavení

Re: PMA

Příspěvek od PMA »

Co viedlo k tejto konstrukcii? (ten sabristolov “reborn” starej L85 som na ASR zachytil)
Ono to ale nemá s tím Luxmanem prakticky nic společného (přikládám původní schéma), jen to, že sabristol tu svou novou desku dal do staré krabice od Luxmana. On má výkon cca 2x100W/4ohm, já jsem obvod upravil, přidal další koncový pár a mám výkon větší, než 2x250W/4ohm. Obvod je upravená topologie od Douglase Selfa, název Luxman není šťastný.
Co mě k tomu vedlo - v simulaci to vycházelo dobře a v reálném obvodu se to potvrdilo, dokonce vyšlo nižší zkreslení, než v simulaci.

Poslechově se to jeví výborně, velmi dobrá kontrola repro včetně basů, výborně konturovaný zvuk - např. údery kláves piana, žádné slévání ani patlání. Nestěžuju si na nic. Je to lepší, než předchozí "velké" zesilovače, co jsem stavěl. Ale zůstane jen jako hobby výrobek pro mě. Je to těžká potvora a já jsem už dvakrát po přenášení podobných zesilovačů skončil s operací kýly. Takže postavím a změřím v pracovně a do poslechového pokoje přenesl syn.

Takže ještě jednou hlavní důvod - zvědavost jak to dopadne a jak to bude hrát. To je můj hlavní důvod, proč tohle hobby dělám a proč mě nebaví "hotové" firemní výrobky. A musí být splněná podmínka, že podle obvodového řešení vidím a poznám, že to má nějaký potenciál.

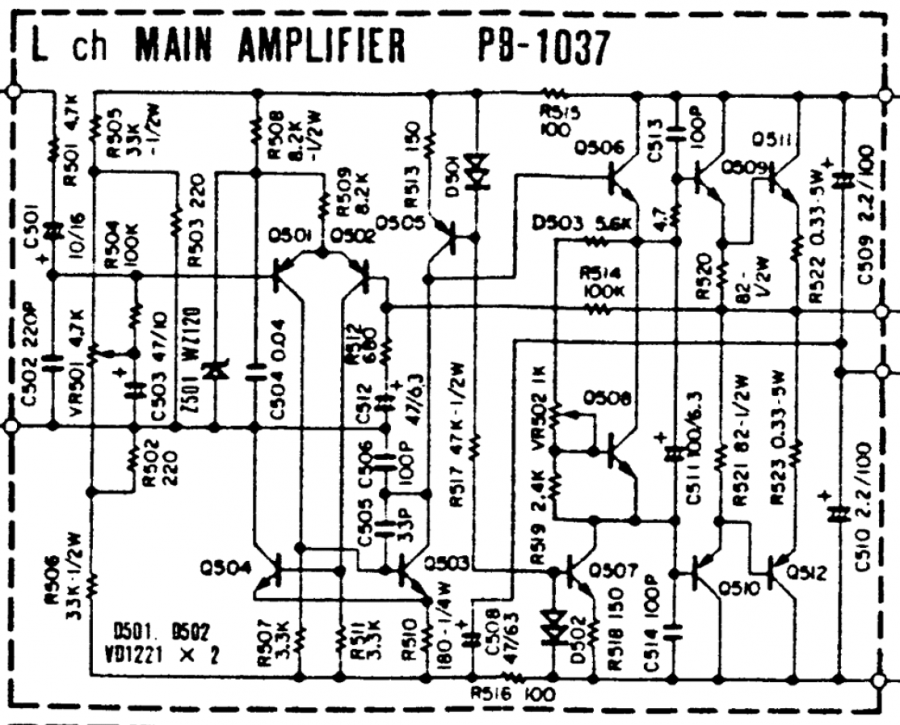

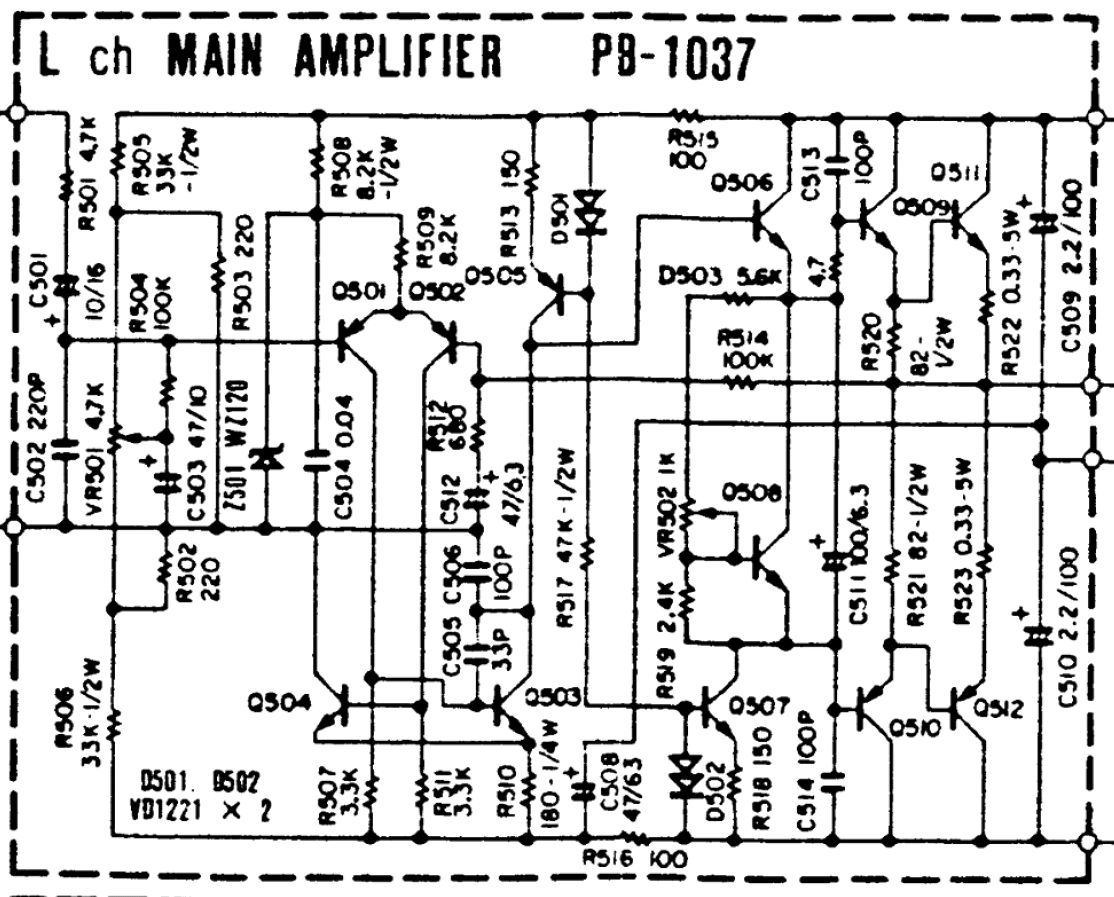

V příloze schéma původního konce Luxman
