Oprava vintage zesilovace Marantz 1072

Dotazy a žádosti o radu co nakoupit, vylepšit, změnit ve vašich sestavách, ...
Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Zdravim,
toto je muj prvni prispevek, tak mi prosim neutrhnete hlavu, pokud opominu nejake info.
potreboval bych pomoc s vyberem servisu pro muj Marantz 1072. Ma mrtvy levy kanal a to nezavisle na vybranem vystupu ci vstupu. Tedy krome mono vystupu, ktery asi posila do obou kanalu ?sjednoceny? signal, co by prosel pres pravy kanal. Je to trochu starsi kousek, tak hledam nekoho duveryhodneho, kdo by k tomu pristoupil alespon trochu citlive. Tim nechci schazovat Basys nebo Nova, ktere vypadaji jako aktualni autorizovane servisy v CR, ale protoze je to preci jen starsi kousek, tak nevim jak dobre umi toto resit, a proto se ptam.

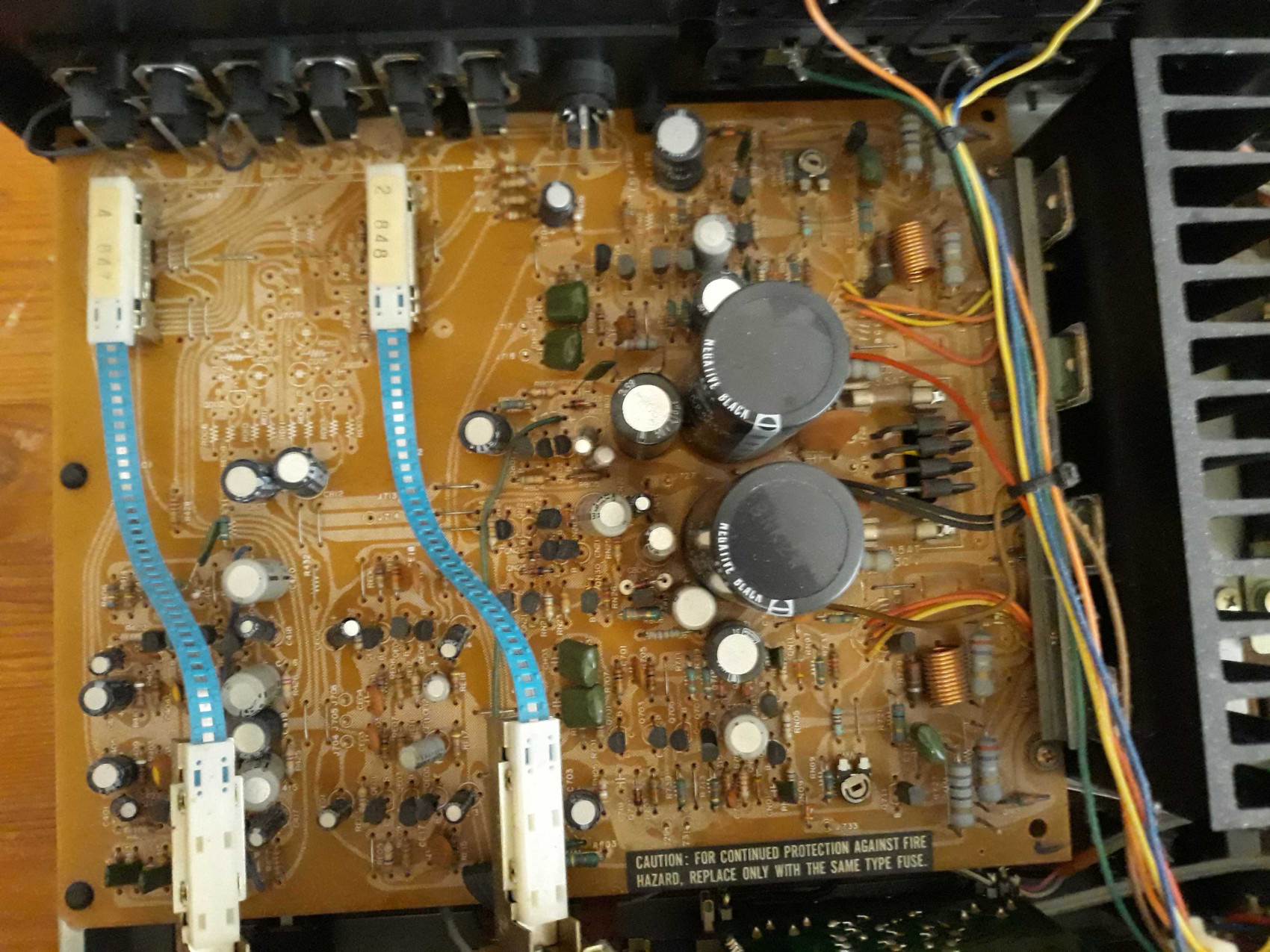

Zesilovac jsem zkusil otevrit a zkouknul jsem vnitrek, ale nic me nebylo uplne do oci a PCB alespon z horni strany vypadala velmi zdrave.
PCB
PCB

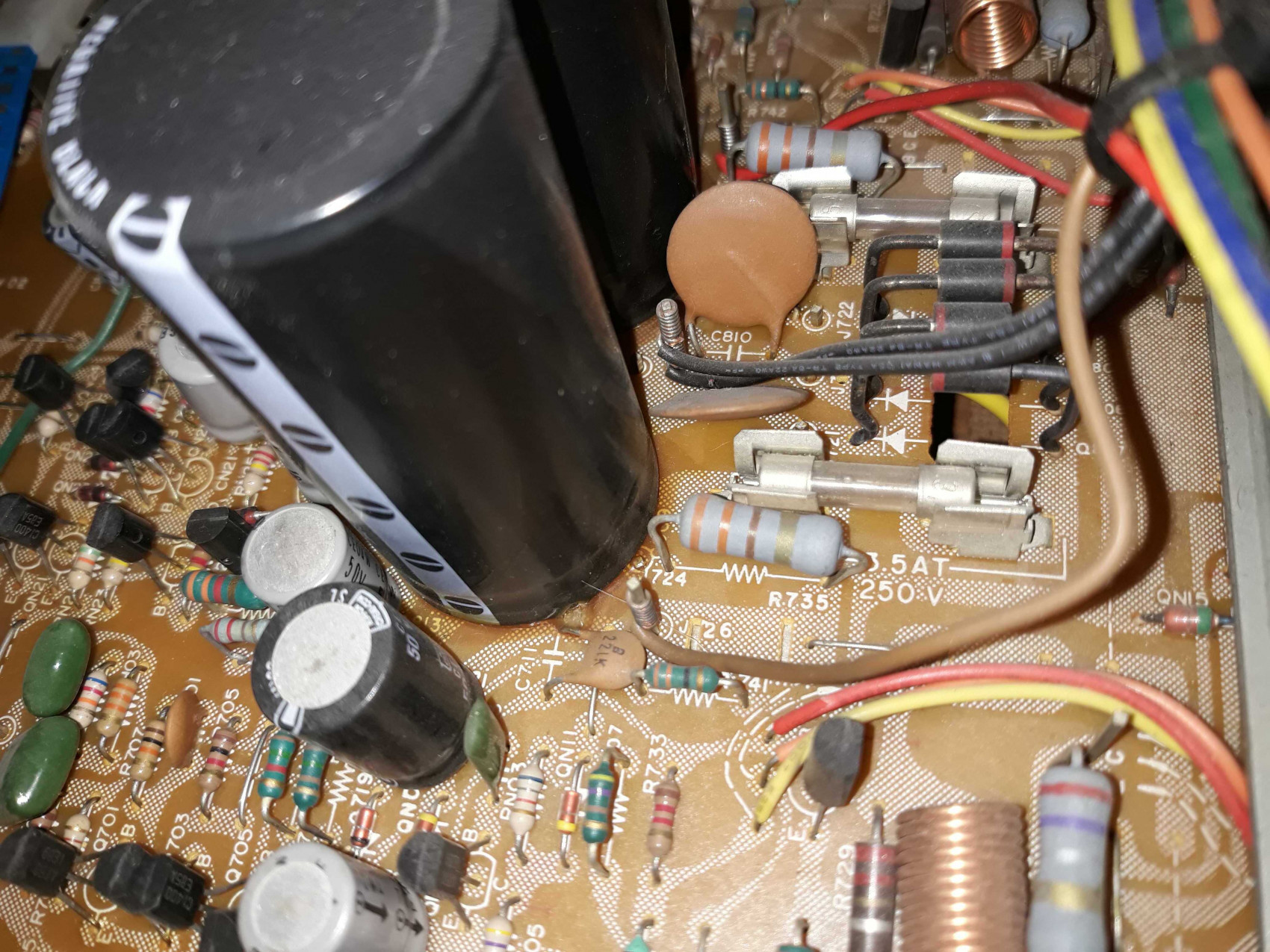

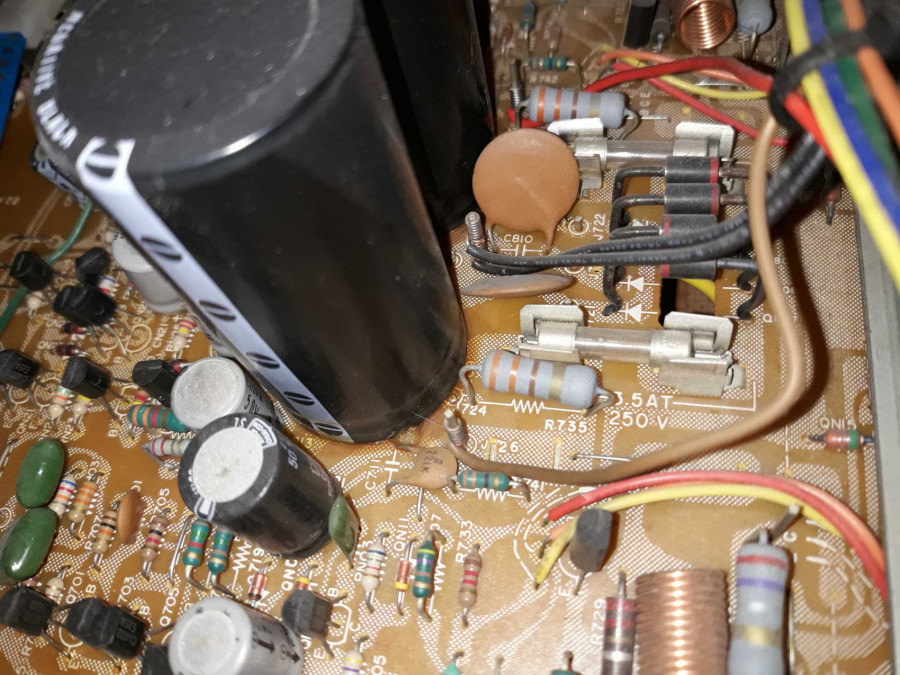

Tedy krome jednoho mista, kdy si nejsem jisty, jestli jde doopravdy a vytekly kondenzator, ac lehounce, nebo proste jen obycejne lepidlo.
Kondenzator
Kondenzator

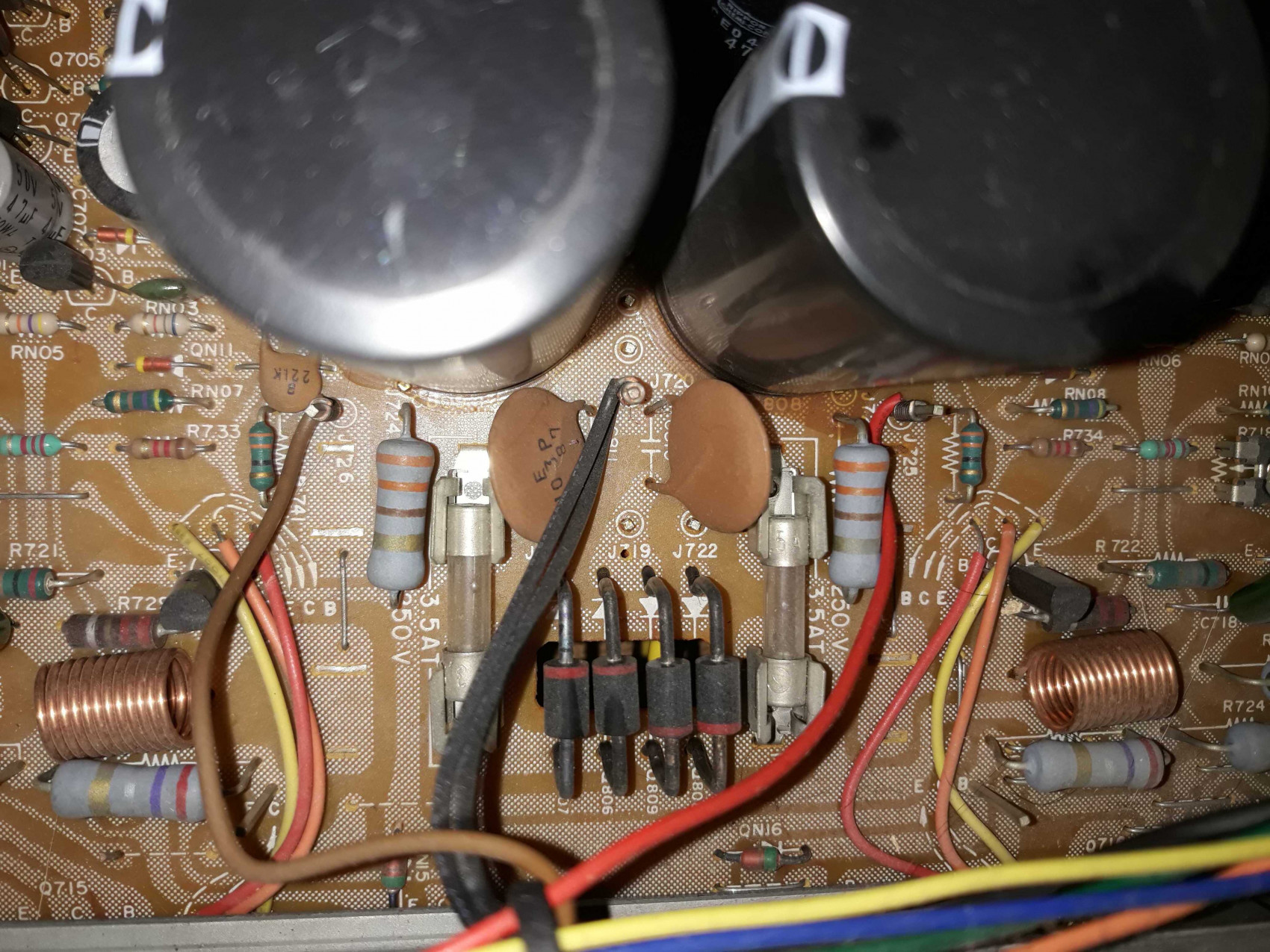

Obe vyditelne pojistky vypadaly zdrave.
Pojistky
Pojistky
Diky

svartenatt
Příspěvky: 774
Registrován: 13 čer 2016 04:17
Kontaktovat uživatele:
Vybavení

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od svartenatt »

Myslím, že pan Vrána to dokáže.

Casea Hifi, s.r.o.
Daniel VRÁNA
Nábřežní 1071/23
74101 Nový Jičín

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Diky, znamena to sice odeslani zesilovace prepravni sluzbou. Ale tak nejak jsem necekal, ze to tam budu moci donest po svych :). Zkusim napsat email, a zjistim jak se na to bude tvarit.

Uživatelský avatar
Lad2000
Příspěvky: 443
Registrován: 10 dub 2011 17:59
Kontaktovat uživatele:
Vybavení

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Lad2000 »

Pokud Ti po přepnutí na mono hrají oba kanály, tak je problém v přepínači vstupu nebo source tápe.

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Dobry tip. Zkusim to projit.


Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Jo ten web znam, uz jsem odtamtud stahoval jak uzivatelsky manual, tak servisni. Jeste jsem si nenasel chvili na precteni. Multimetrem asi cast diagnostiky zvladnu. Zkusim projit kolik maji odpor spoje k ruznym soucastkam ze vstupu. Super na te PCB je, ze je popsana citelne i bez mikroskopu, vic nez kopie toho servisniho manualu :D. Budu hledat asi po smeru od vstupu az k tem spojum vedoucim od prepinace na mono. Coz by melo byt vsechno do prepinace na Tape Monitor.

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Ahoj,

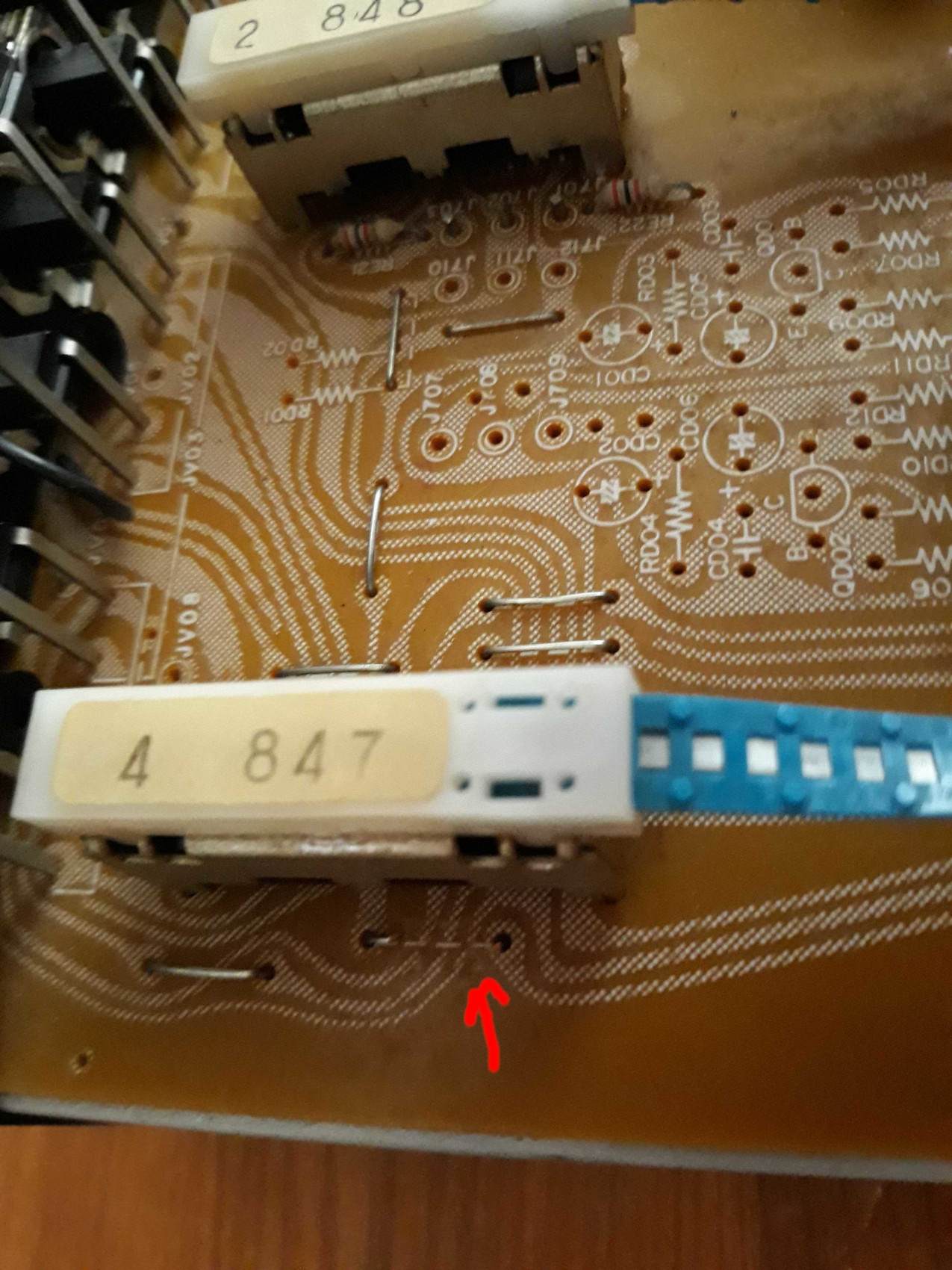

tak jako absolutni novacek v oprave hardwaru jsem se posouval pomalu :oops: . Nemel jsem na to navic moc casu a snazil jsem hlavne se pochopit co kde je a zakladni filozofii zapojeni. Nicmene myslim, ze jsem udelal nejake pokroky. Nasel jsem jeden mostik, ktery pravdepodobne zrezl a odpadl, ale dle umisteni a napojeni, jsem si skoro uplne jisty, ze je soucasti gramofonoveho predzesilovace pro obe phono vetve.
Nicmene nemyslim si, ze toto je jadro pudla. Jadro pudla je soudim prepinac vstupu a pro jednoduchost chci zprovoznit nejdriv AUX, protoze ten je spolu se vstupem pro tuner napojeny primo.

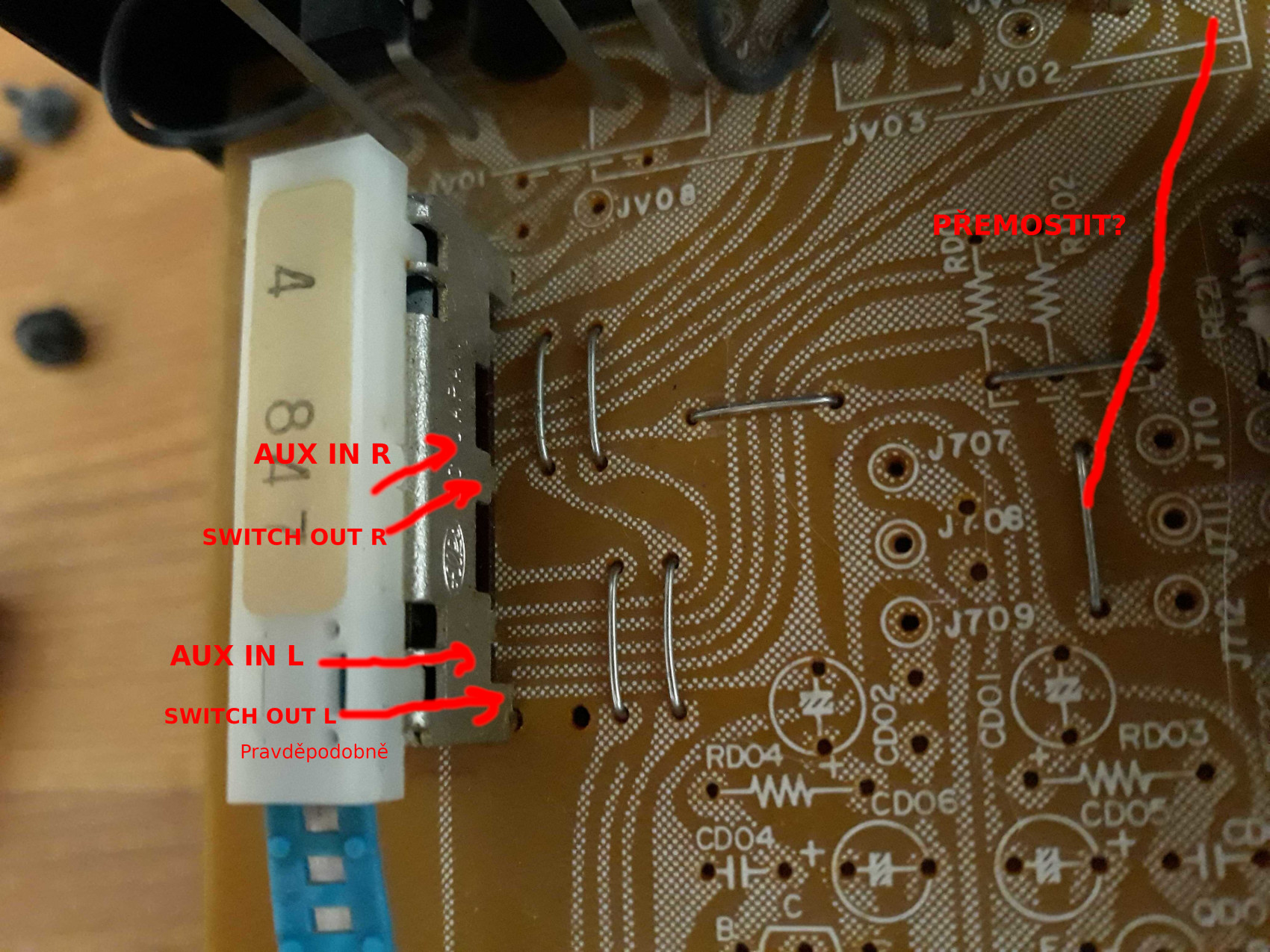

Uvnitr zesilovace jsou pouzity jsou dva prepinace stejneho typu (viz foto v prvnim prispevku, s modrou placatou paskou vedouci dozadu do zesilovace z ovladaciho panelu), coz zminuju kvuli tomu, ze oba jsou zapojene symetricky vuci L R kanalum. Horni sada spoju je jeden kanal (z hlavy myslim, ze R, to je jedno) a spodni sada je druhy. Kazda sada ma z pohledu zepredu 4 vstupy a 5. je vystup. Phono vstupy jsou z levych dvou sad odeslany pres preampy, nez se vrati do dvou pravych sad, na ktere jsou oproti tomu tuner a AUX napojeny primo. Pokud nastavim AUX a zmerim odpor mezi vodici AUX vstupu, a jednotlivymi piny, tak sedi, ze AUX je na pravem kanalu (horni, prava sada) 4. vstup a kdyz postupne merim odpory od 5., tedy vystupniho pinu, dal, tak mam vsude temer zanedbatelny odpor. A mohu v klidu pokracovat v mereni i pres Tape/Source prepinac dal a porad merit minimalni odpor. Pokud testuju dal spoje jeste za Tape/Source tak vse je smyslupne napojene a tam kde bych cekal nizky odpor tak ho dostanu. Dokonce i kdyz si hraju s Balance, tak se mi meni odpor ocekavanym zpusobem a to na obou kanalech.
Pokud zkusim podobnym zpusobem sledovat L kanal, tak se zaseknu na prepinaci vstupu a jsem si docela jisty, ze to interpretuji spravne, protoze 5. pin, vystup sleduje, ac trochu jinou cestou, R kanal.
Chtel bych si ted ale overit, jestli je muj zaver spravny, nez zacnu delat destruktivni modifikace a zacnu se hrabat v tom 5. pinu, pripadne celem prepinaci, kteremu jsme zatim jen sundal a otevrel plastovou krytku s takovym padlovym vodicem, ktery vypada uplne zdravy, a nezkorodovany. Myslim, ze bych mohl udelat jednoduchy, docasny spoj, mezi levym kanalem AUX a zdravym mostikem, ktery je kousek za prepinacem vstupu a zjistit, jestli tak vse funguje spravne (na AUX).
Pro vysvetlenou, proc "neodpovida" pocet spoju poctu pinu, prvni dva jsou na prave strane sjednocene, protoze jde o predzesilene phono vstupy, tak je to jedno a "nedotazene" spoje, jsou temer urcite zeme. Tudiz, relevantni jsou na prave strane dva piny zapojene dohromady, pak dotazeny tuner, dotazeny AUX a nakonec dotazeny vystup.
Uvazuji prosim spravne? Je to bezpecny, rozumny postup?
Diky!

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Tak jsem to zkusil premostit a AUX zni tak jak ma. Ted jen jak opravit prepinac, protoze jsem zkousel merit primo na pinech, ne na bode spajeni 5. pinu. Takze problem asi bude uvnitr spinace. Bojim se, ze ho asi budu muset jeste vic rozebrat, nebo sehnat novy, coz by asi oboji obnaselo odstraneni z PCB.

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Tak jsem to vzal z gruntu a nasel na ebayi ty kovove zakladny prepinace. Jsou sice pro Marantze PM400, ale vypadaji uplne stejne, maji stejny pocet pinu, dokonce i stejne vyrazene znaky a na PM400 zastavaly stejnou funkci pro stejny pocet vstupu. Plastova cast jde velmi jednoduse a ciste odejmout a zasunout do jineho prepinace, takze tam take problem nebude. Jen musim odstranit starou zakladnu a nezvorat pajeni deseti pinu.

Pesi
Příspěvky: 439
Registrován: 28 čer 2008 00:57
Kontaktovat uživatele:
Vybavení

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Pesi »

No jseš fakt šikovnej. Takhle jsem začínal asi před dvanácti lety, vlastně mě dohnala k tomu situace jako tebe..... Pak jsem i pár věcí někomu třeba spravil.
Hlavně teda grundigy, tam už jsem znal i bolístky trochu🙂.

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Diky za kompliment, tohle je porad jen to co jsem si zapamatoval z fyziky z gymplu a to minimum co jsem odkoukal od taty, kdyz jsem byl hodne maly a taky asi trocha programatorskeho uvazovani (a no dobre, asi taky par videi Louise Rossmanna, New Yorskeho opravare Applovskych zarizeni :D). Jeste ale nejsem hotovy.
Ted musim prijit na to, jak jednoduse odstranit stary prepinac a dat tam novy. Co jsem zkoumal, tak je asi nejbezpecnejsi reseni vzit kaptanovou pasku, oblepit vsechno okolo, pridat trochu kalafuny, a zahrat to horkovzdusnou pistoli... i kdyz kdo vi, mozna by fungoval i fen :D, a takto stary sundat. Idealne mit druhy prepinac nekde blizko, aby nebyl uplne chladny, ale zase jsem ho mohl vzit do ruky, a ve chvili kdy puvodni povoli, tak ho pinzetou rychle vyndat a do jeste tekuteho cinu v dirach rychle strcit ten novy. Obhlednout, a pak pripadne premerit zkraty a odpory na kontaktech, a taky i na okolnich soucastkach. Pokud je potreba tak doopravit s cinem a medenym pletencem (nekdy se tomu rika pry rika i knot) ci odsavackou.
Jedna vec mi ale jeste trochu vrta hlavou. Chci pak opravit jeste ten mostik vedle, a premyslim, co na to bude nejlepsi material. Plan je natavit zase puvodni diry, vytahnout pinzenout zbytky, a prostrcit vodic ve stedre delce obema dirami, donazhavit, protahnout a pritlacit, aby udelal bezpecne U, pripadne doopravit cin, a zastrihnout klestemi. Otazkou je, jestli potrebuju koupit nejaky kvalitni, nahy, tenkty vodic, nebo jestli jde to same docilit proste s cinem, protoze ten je taky ve forme dratu ze jo :).

Pesi
Příspěvky: 439
Registrován: 28 čer 2008 00:57
Kontaktovat uživatele:
Vybavení

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Pesi »

Ale ty si poradíš, jdeš na to dobře, přemýšlíš, já na ten přepínač na těch fotkách moc nekoukal, nemám moc času, nicméně mne se tyhle věci dařilo dělat pomocí normální odsávačky, nebo ten knot ti taky něco pohltí, kdyžtak použij nějaké staré zdytky stínění, někdy se to tou odsávačkou utrhne ten plosnak, záleží na nápaditosti , šikovnosti , zkušenosti,atd.....
Tu propojku udělej prostě z nějakého drátu měděného odpovídajícího průměru, zas se s tím moc neparej...🙂...ale to je můj nazor

Pesi
Příspěvky: 439
Registrován: 28 čer 2008 00:57
Kontaktovat uživatele:
Vybavení

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Pesi »

Třeba ustrihni nožičku nějakému odporu jestli máš doma nějaké součástky a hotovo

Black_Hand
Příspěvky: 10
Registrován: 04 srp 2020 14:26
Kontaktovat uživatele:

Re: Oprava vintage zesilovace Marantz 1072

Příspěvek od Black_Hand »

Dobry napad! Diky.
