Nejjednodušší je postavit to na univerzálce podle toho osazovacího schematu....

Čau hošíci ,fachčí někomu ten strobáč podle http://www.krishu.de/stroboblitzer/ ? Mě celkem dobře - na P-J 6.1 obrazec pěkně "stojí". Akorát POZOR je tam chyba na plošňáku- prohozené zapojení vývodu 9 a 11 u IC1. Na schematu je to dobře.

Ahoj, díky za upozornění! Já vůl jsem si nechal vyrobit 4ks plošnáku a nezkontroval jsem ten návrh. Je tam vážně chyba. Cestička do pinu 9 má vést do pinu 11(pin 9 má být nezapojený). A dále je tam chyba, že cestička která vede do 11 má vést do pinu 12 který má být uzemněný.. No nic hrozného to není až plošnáky přijdou tak se to upraví..

Objevil jsem toto. Cena kolem 2500,- vč. dopravy.

http://www.kabusa.com/frameset.htm?/

Co o tom soudíte?

Tak mě to funguje tak nějak divně s tou přiloženou šablonou...Na pohyb reaguje jen ten první vnitřní pruh ale nestojí ani na 45Hz nebo na 33Hz..Hlavně světelný výkon je nízký. Chtělo by to kvalitní šablonu a možná i jiný strobáč

Jak už jsem psal TABovi mě to celkem šlape - ledka červená (asi lepší než čirá kvůli dennímu světlu ) , krystal 4915 MHz , tranzistor BC560. Při 33 točkách by měl stát vnější kruh právě pro těch 33 samozřejmě pokud by stál při 33 točkách jiný kruh nebliká to 300 Hz.Pro 33 1/3 (33.333333) otáček je na strobo kruhu 540 značek - 300 Hz x 60 sec.=18000 / ot. = počet znaků.

musí to blikat jinou frekvencí než 300Hz. Protože na dvou gramofonech to ukazuje +- rychlost 78ot. což je nesmysl. Součástky mám přesně podle schematu. Zkoušel jsem BC560 i BD138, Bílou LED i červenou. No někde musí být asi velká konina ale přijít na to...

Tak jsem na to přišel. V GM jsem dostal jiný krystal a já si to nevšiml..Takže ted to snad rozchodím..

Tak to sice funguje ale je to dost nespolehlivé. Jednou jde pak zas nejde. Už jsem na to rezignoval


Mám ted lepší věc rozpracovanou. Mám už funkční laserový měřič rychlosti na gramofon. Je to spolehlivé a přesné. Lze měřit s tím otáčky od 1-99otáček za min.
Přesnost měření je 0.05%. Funguje to na 9V Baterii a má to LCD display. Cena je sice vyšší ale pořád krásná proti všem věcem co se prodávají jako např. strobo klíčenky od Clearaudia made in china a podobně.. Ted kreslím na to krabičku. Bude to bud z ABS plastu (bydlím kousek od lisovny) a nebo pomocí CNC udělám hliníkovou krabičku velkou jako poloviční dálka od TV. Pokud by někdo chtěl tak dejte vědět udělám toho víc. Vyjde to asi na cca 1500Kč a dám na to klído pído i záruku s dokladem

jeden odkaz z jiného vlákna zde na foru na fungující strobo.

http://www.vinylengine.com/diy-strobe.shtml

Stačí se zaregistrovat nebo pošlu.
Dělal jsem jej podle tohoto schematu už 3x pro různé použití (přenosný, zabudovaný do gramofonu) a chodí na první našlápnutí.
Součástí odkazu je i šablona pro měření - stačí vytisknout.

To je stejný jako to krishu..

Já už mám hotový měřič otáček pomocí laseru a plná spokojenost. Měří to na desetinu přesně a nepotřebuji, žadné strobo šablony a jiné pitomosti. Zatím to mám v provedení do ruky ale přemýšlím o verzi s motorem nebo speedboxem který bude pohánět a regulovat gramec a zároven to bude měřit aktuální rychlost

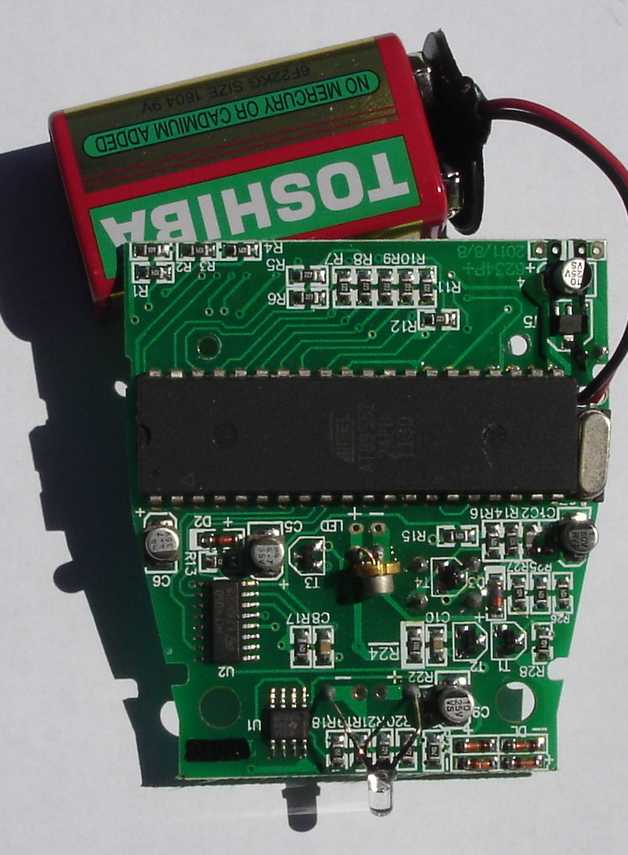

tady je foto kde je vidět, že srdíčkem je procesor Atmel...



Pokud by to někdo chtěl tak včetně krabičky ve tvaru dálkového ovladače to může mít za 1500,-. Samozřejmě doklad + záruka na 5let

Jak to funguje ? Na co tím laserem svítíš ? Jestli je to měřič kmitočtu signálu snímaného ze strobokotouče, tak to není blbý nápad, ale tím pádem by to mělo jít i jinak.

Na talíři,má asi nějakou značku.Přimomíná mi to tenhle výrobek.Akorád,že se prodává okolo 40dolarů.
http://www.google.cz/search?q=DT2235A&h ... CAYQ_AUoAQ

No jasně, mohlo mě to napadnout. Strobokotouč s jedním proužkem. Prostě změří čas jedné otáčky, z toho spočítá rychlost otáčení. Hmm... budu chvíli počítat.

33 1/3 otáčky za minutu znamená dobu jedné otáčky 1.8 sec.
Za tu dobu zvukovka se samplováním 192 kHz nasbírá 345600 vzorků.
I kdyby detekce hrany zabrala 3-4 vzorky, je to přesnost 1:100000, tedy 0,001 %.
Takže bude víc záležet na přesnosti krystalu určujícího vzorkování zvukovky.
Na druhou stranu, dobře vycentrovaný strobokotouč by měřením kmitočtu
umožnil i měření kolísání.

Dík za námět k dalším pokusům.
