Stavba co nejkvalitnějšího MM/MC předzesilovače

Co si doma sami stavíte, pájíte - reprobedny, zesilovače, gramofony atd.
jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

Díky za info.
Nakonec jsem zakoupil MM/MC předzesilovač tento:
https://sjostromaudio.com/pages/index.p ... -amplifier

A zdroj tento:
https://sjostromaudio.com/pages/index.p ... wer-supply

Budu na tom pracovat postupně, žádný spěch :-)

Jarda

slimak
Příspěvky: 165
Registrován: 17 dub 2008 16:44
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od slimak »

Jo, to je presne to čo mám aj ja.

Prajem úspech, potom sa pochváľ, keď Ti to pôjde. A tiež som zvedavý na subjektívne hodnotenie QSXM2 verzus Actidamp,
prípadne iné RIAA preampy.

kal
Příspěvky: 21
Registrován: 05 dub 2013 20:20
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od kal »

moje zkušenost: tak, jako je kvalitativní skok z běžné komerce s jedním operákem a ZV korekcí na AcD 3/4 MkII, je stejně velký skok z jakéhokoliv AcD na kvalitní elektronkový preamp s pasivní korekcí...ale ten AcD si postav, je to dobrý preamp a aspoň budeš mít referenci pro další level :-)

jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

Jo, už je postavený. Teď jen čekám na NE5534.
Zatím jsem oživil napájení a o víkendu to hodím do krabičky. Už se docela těším... Ale elektronkový preamp mám taky do budoucna v plánu. Jen si ho nechám postavit...

darken76
Příspěvky: 172
Registrován: 26 říj 2012 11:37
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od darken76 »

Pro ty co schánějí,NE5532 i 5534 od Texas Instruments,se dají běžně dají koupit v TME

jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

Ano, v TME mají právě jen od TI. Od jednoho prodejce čekám na NE5534 od Sygnetic.

Jarda69
Příspěvky: 2958
Registrován: 24 kvě 2015 21:39
Kontaktovat uživatele:
Vybavení

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od Jarda69 »

Víte někdo něco více o zvyšovacím trafu v gramo předzesilovači. Je to až tak dobré nebo to má svoje "ale"?
Ví někdo, jak se asi vyrábí?

slimak
Příspěvky: 165
Registrován: 17 dub 2008 16:44
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od slimak »

Bavíme sa o step-up trafe?
Mám doma dve vyrobené od p. Berana.
Niečo je aj tu:
http://highendforum.cz/viewtopic.php?f=21&t=4513

Používal som ich, keď som mal MC prenosku a MM RIAA preamp. Trafo treba zaťažiť rezistorom, ten treba vypočítať pre konkrétnu prenosku.

Tiež dobré vlákno je aj tu :
raj-analogu/step-up-a-jak-na-ne-t10221.html

darken76
Příspěvky: 172
Registrován: 26 říj 2012 11:37
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od darken76 »

jardalukas píše:
20 úno 2022 22:23
Ano, v TME mají právě jen od TI. Od jednoho prodejce čekám na NE5534 od Sygnetic.
Mě ty od TI přijdou ok,žádný rozdíl ve zvuku,proti původním Philips/Sygnetics jsem nezaznamenal.Pokud je najdu v cd,oboje svorně hážu do koše :D .Ale pár origo Philips bych ale měl někde mít,pokud by měl někdo interes.Ovšem nemůžu zaručit,že je najdu,ale zkusím to.
P.S. Kdyby někdo nevěděl,proč míchám Philips a Sygnetics dokupy,tak Philips byl vlastníkem Sygnetics a to už před uvedením NE5532 na trh,proto většina origo NE5532 nese logo Philips.Někdy v polovině devadesátých let Philips vyčlenil Sygnetics z firemní struktury,jako samostatnou společnost(příprava na prodej?),od té doby se požívá jen logo S.Na přelomu milénia pak Sygnetics prodali nějakým jihokorejcům.

jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

Jo, můžu potvrdit, ve starém REVOX zesilovači B251 jsou NE5532 od Philips. Když jsem zesík koupil, byl tam vadný jeden kousek NE5532. V TME jsem koupil ty od TI a dal je do patice a ejhle, zvuk trochu jinej, ostřejší a víc jakoby digitální. Pak jsem dělal přestavbu CD od REVOX B225 a vyndal jsem s něj 4ks NE5532 taky od Philipse, tak jsem je pak dal do zesíku a zvuk super... Takže nějaký rozdíl ve zvuku tam je...

darken76
Příspěvky: 172
Registrován: 26 říj 2012 11:37
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od darken76 »

Ok,mě to neřišlo,ale to je můj subjektivní názor a jestli tobě to vyhovuje,tak není co řešit.Já je nahrazuju LME49720,to je mnohem lepší,ale co vyhovuje mě,nemusí tobě.Ale můžeš někdy zkusit.

Roberto
Příspěvky: 38
Registrován: 10 říj 2017 17:52
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od Roberto »

Ty staré 5532 jsou jinak biasované, měří i hrají líp než současné 5532..

jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

@Roberto
Ano, je to tak. Zvuk je jiný. Měření jsem neprováděl. Ale ze zkušenosti jsem zjistil, že staré polovodiče jsou prostě lepší než současné.

jardalukas
Příspěvky: 264
Registrován: 02 dub 2021 11:43
Kontaktovat uživatele:

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od jardalukas »

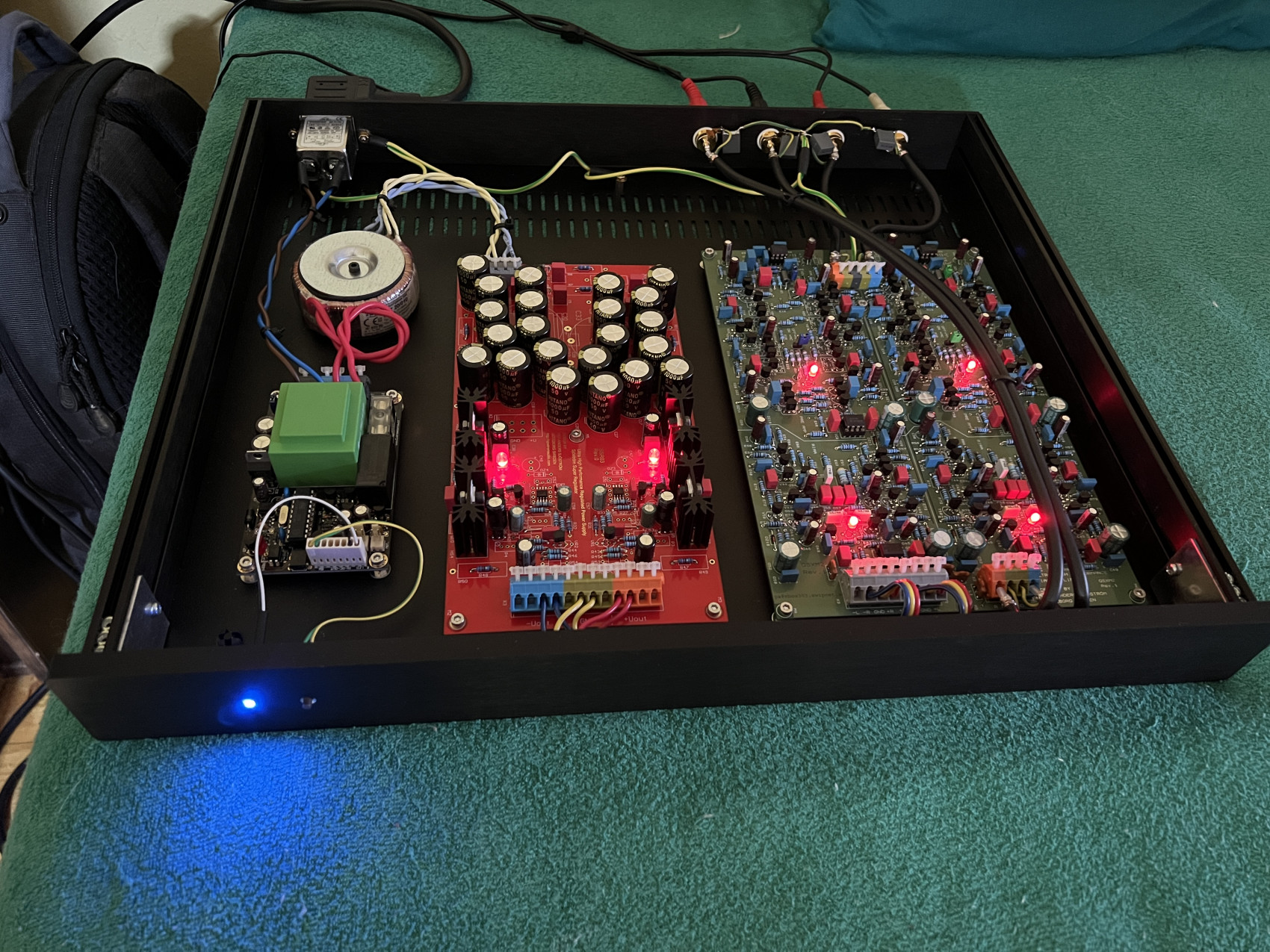

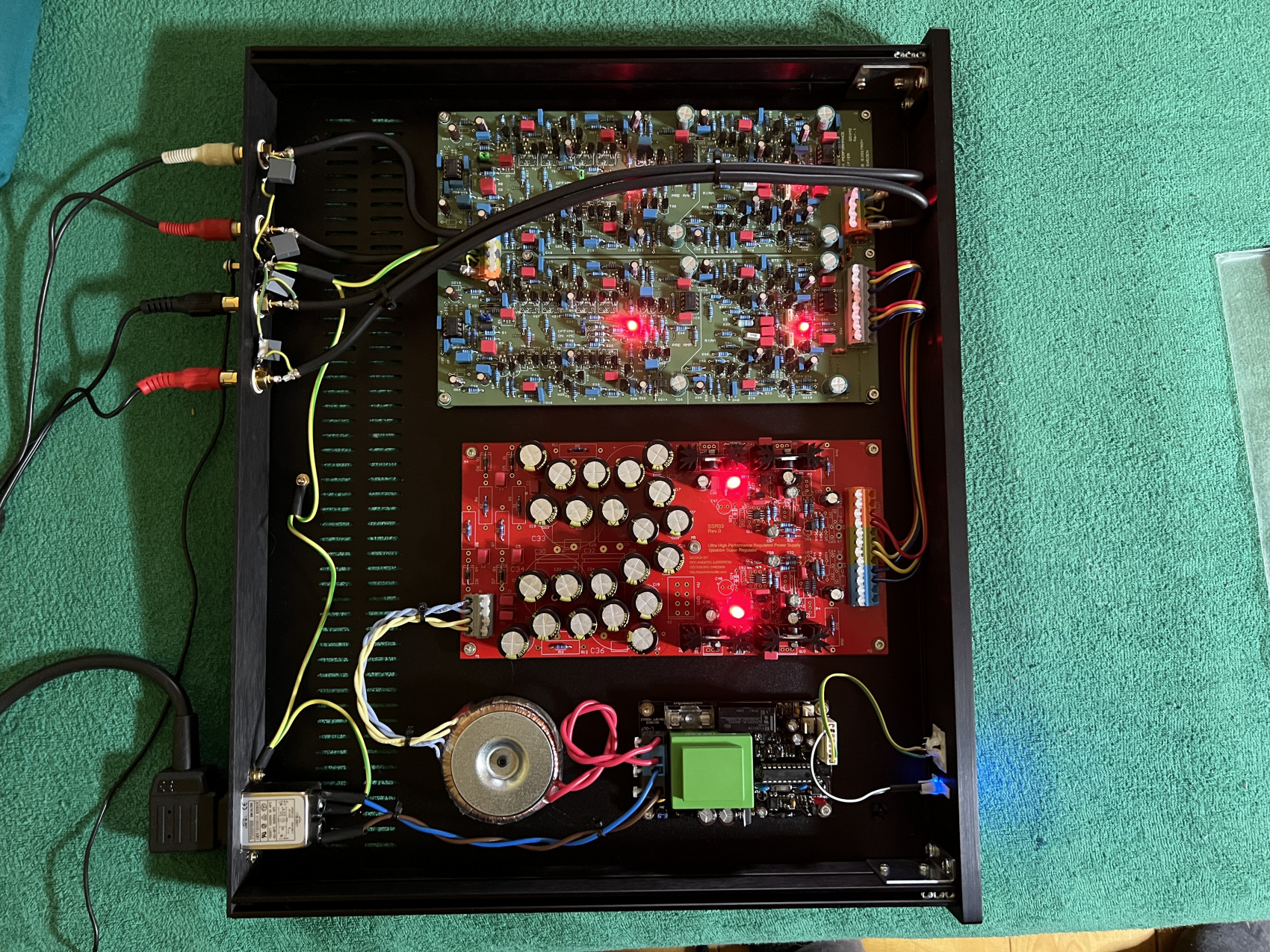

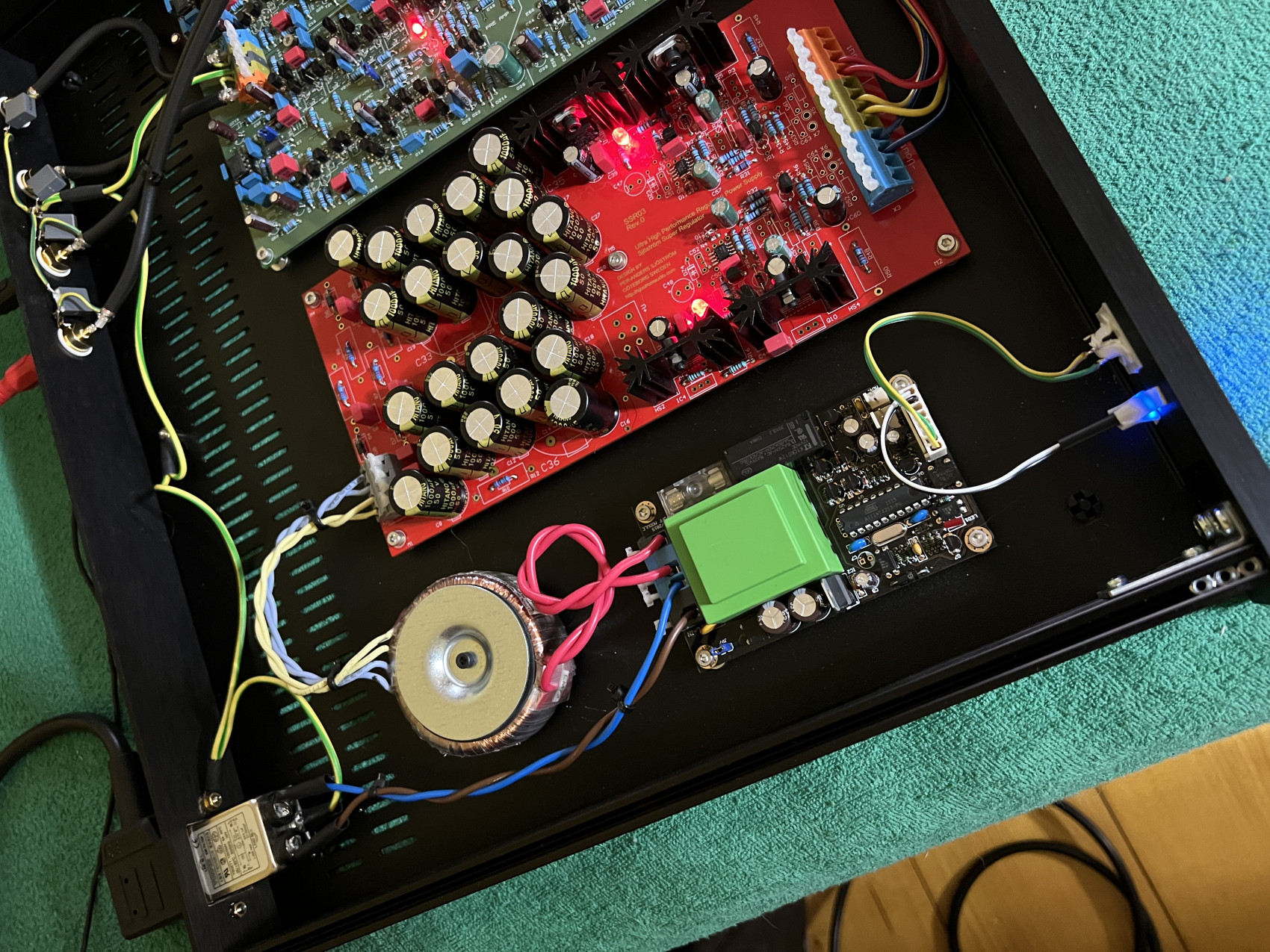

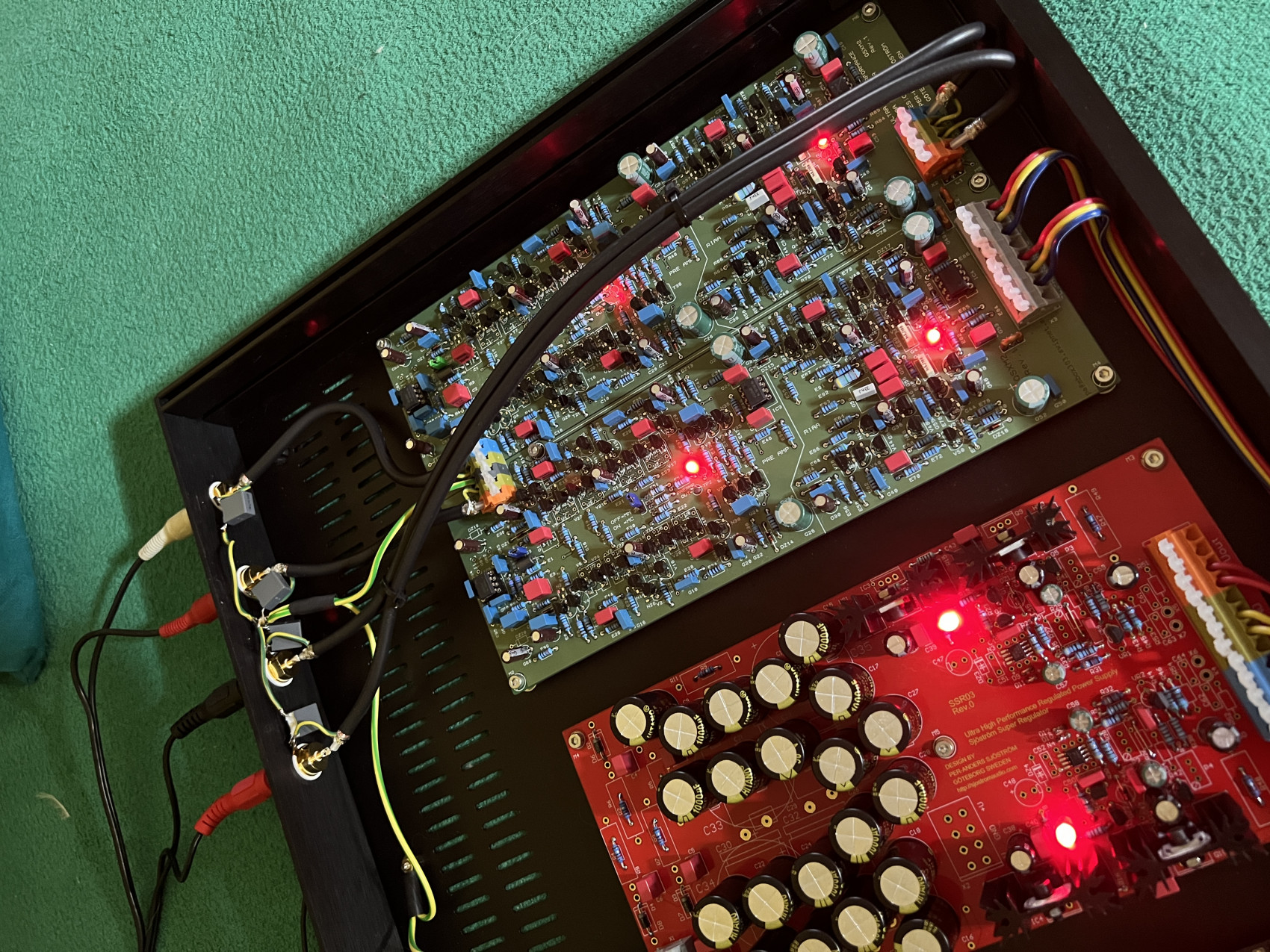

Tak tady je výsledek mého snažení o stavbu MM/MC preampu.
Všechno začalo stavbou Actidampu Mk4, který jsem dokončil a který hraje slušně. Snažil jsem se použít dobové - původní IC, takže jsem šáhnul do svých zásob a výsledek je jak jsem psal, velice slušný...
Pak mně, ale nahecoval @Slimak a rozhodnul jsem se, že vyzkouším něco trochu více složitějšího. No a tady je výsledek. Jen dodávám, že nemám žádnou dílnu a ani větší možnosti udělat lepší mechanické úpravy. Takže vše je stavěné na koleně a v domácích podmínkách.
Co se týče zvuku, tak je to zvukově opravdu trochu jiná liga, ale je to něco za něco... Celá stavba vyjde hodně draho, vlastně to ani nechci počítat a druhá věc je, že v dnešní době sehnat třeba jen kvalitní kondenzátory, je porod. A o polovodičích ani nemluvím. Člověk musí koupit toho víc a měřit a párovat...
Ještě bych doplnil, že jsem ještě udělal uvnitř pár změn v případě uchycení LED a spínače (uchycení na sloupky a tišťák)...
A ještě se chystám udělat přepážky a plechovou krabičku nad preampem...
Přílohy

Jarda69
Příspěvky: 2958
Registrován: 24 kvě 2015 21:39
Kontaktovat uživatele:
Vybavení

Re: Stavba co nejkvalitnějšího MM/MC předzesilovače

Příspěvek od Jarda69 »

Asi sem hodím fotku mého asi 5 tranzistorového MM preampu :)
