BVa píše:
Len je na nej napísané "MULTI PLUG-LINE FILTER"..

To nevadí, nejdůležitější ze všeho je víra. Nejlépe vzájemně utužovaná.

ony jsou dva druhy Hercules a Hercules plus.
Obě mají stejný obal a taky je u obou napsaný sítový filtr ale bral bych to jako chybu v dokumentaci. Určitě je jedna s filtrem a druhá bez.

weiron, rozeber a podívej.

kychtax
Aktuálně řeším to stejné. Mám 1ks QB4 a protože jsem pořídil Titana, potřebuji ještě další lištu na druhou pozici. Ty jsi již něco objevil? Jak jsi to dořešil?

Ahoj. Jeste nedoresil.
Ale mam celkem konkretni predstavu o ni +- neco jako furugrescu. Mozna jeste malinko vetsi a prostornejsi uvnitr.

A co toto :

Kvalitní a super, prototyp, ale jestli se bude vyrábět

to Pytell
Prozradíš víc?

Zdravím,
Dostal jsem včera do rukou tuto nenápadnou lištu, kterou jsem použil jako základ pro lehké úpravy. Nechci utratit moc peněz.
https://www.thomann.de/cz/adam_hall_87470.htm

Lišta je už v základu celkem super hodnocená a nejsou tam žádné zbytečnosti (USB, Spínače, ledky atd.)
https://www.thomann.de/cz/adam_hall_87470.htm#bewertung

Popis:
Základem je hliníkový U profil. Vrch a konce jsou z plastu. Lišta je rozebiratelná. Přívodní šňůra 3 x 1,5mm bez stínění, vše dimenzováno na 16A.
Vnitřek je zapojen v sérii. Vodiče jsou rovnoběžně uložené kovové plátky v plastové izolaci.

1. úprava spočívala ve výměně napájecího kabelu.
Dal jsem nově Furutech FP-314 AG. (postříbřená měď, stíněný). Koncovka Viborg, gold plated.
Uvnitř je přívodní kabel pájený k kov. plátkům. Tzn. jen nahrazení starého za nový.


2. úprava, zapojení do hvězdy.
Z cca 1metru Furutech FP-314 AG jsem prodrátoval vnitřek nově ke každé zás. zvlášť, spojil, zaizoloval masivně teflonem, zajistil proti pohybu.
Celé jsem smontoval, zkontroloval a proměřil.

Lišta je použitá k Isotek Titanu.
Proti EATONu PB8 je to značný posun.

https://prepetove-ochrany.heureka.cz/ea ... us-tel-tv/

Děkuji zejména Lachimovi i všem ostatním za tipy.

novinka u Francouzu..
https://www.audiophonics.fr/en/power-st ... 12357.html

Na kolik tě to teda celé vyšlo?

Za "pár kaček". Lišta nějakých 600Kč a pak záleží na kabelu. Dal jsem tam Furutech 314Ag.. S levnějším kabelem, nějakým lappem nákladově kolem 1.000Kč..?

Pěkná práce . Jaké máš zkušenosti s tímto furutechem, používáš ho i pro další zařízení? V příštím roce začneme řešit něco podobné, jen více zásuvek, 2,5mm2 vodiče a dělaná krabice z nějakého oku lahodícího dřeva. Jsem zvědavý na výsledek proti komerčním leštičkam .

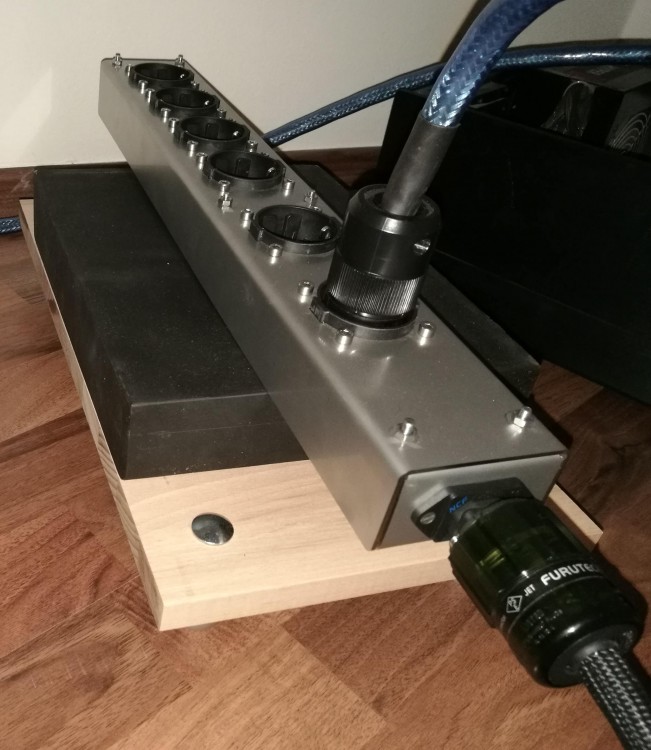

Zdarec. tak abych toto vlákno nějak ukončil.. dopadlo to nakonec takto. Lišta je super. Ptejte se, koho něco zajímá. Všechno řeknu hihih.

kychtax píše: ....Dostal jsem včera do rukou tuto nenápadnou lištu, kterou jsem použil jako základ pro lehké úpravy. ...

Popis:
Základem je hliníkový U profil. Vrch a konce jsou z plastu. Lišta je rozebiratelná. Přívodní šňůra 3 x 1,5mm bez stínění, vše dimenzováno na 16A.
Vnitřek je zapojen v sérii. Vodiče jsou rovnoběžně uložené kovové plátky v plastové izolaci.

1. úprava spočívala ve výměně napájecího kabelu.
Dal jsem nově Furutech FP-314 AG. (postříbřená měď, stíněný). Koncovka Viborg, gold plated.
Uvnitř je přívodní kabel pájený k kov. plátkům......

2. úprava, zapojení do hvězdy.
Z cca 1metru Furutech FP-314 AG jsem prodrátoval vnitřek nově ke každé zás. zvlášť,......

Lišta je použitá k Isotek Titanu.
Proti EATONu PB8 je to značný posun.......

Několik poznatků k úpravě.
Vnitřek původně není zapojen v sérii, ale paralelně na společnou průběžnou sběrnici. Beru to jako překlep. (Kdyby to bylo v serii, tak na jednotlivých zásuvkách by se rozdělilo napětí v poměru připojených spotřebičů. Pokud by něco do té doby už neodešlo).
Tomu názvu do hvězdy bych se taky snad vyhnul, protože máte stále k dispozici jen jeden fázový vodič. Takže teď je to zapojené paralelně, každá zásuvka zvlášť z přívodu.
Ten metrapůl stíněného kabelu je tam dost nanic, když to začíná na zásuvce ve zdi a končí na na té připojovací liště. A to neřeším, jak je to stínění na začátku a na konci připojené, protože lišta je kovová a jenom doufám že ten hliníkový profil je i teď spojený s ochranným vodičem.
Jestli to dál připojíte k jakémukoliv dalšímu "jezevčíkovi" je jedno, protože se stíněním jste skončil v zásuvce a na druhé straně na té liště.
Dimenzovat to můžete od zásuvky klidně na 60A, ale je to zbytečné, protože od zásuvky na "zdroj" (ve vašem případě jistič zásuvkového okruhu 1f/16A )je to v nejlepším případě vedené nestíněně CYKY 3x2,5 a je to XX metrů.
Abych předešel dotazům typu: "A jak to máš teda ty chytrolíne ?"
Tak sem krátce něco napíšu.
Ideálním řešením je kvalitní síťová pračka. V mém případě jsem to následně zkusil, nezaznamenal jsem rozdíl a pračku jsem proto vynechal. Tím v žádném případě nevylučuji, že jiný jedinec s netopýříma ušima rozdíl pozná a toto řešení bude preferovat.
Když jsem prováděl nějaké práce na bytu, rekonstruoval jsem mimo jiné kabelové rozvody. Do obýváku, kde ten bigbít poslouchám jsem přitáhl kompletně nový kabelový zásuvkový rozvod. Z přípojného místa (jistič 3f/16A v bytovém rozvaděči) je celý zásuvkový rozvod provedený kabely typu CYKFLY, YSLCY ... 5x4 ( v mém konkrétním provedení je to kabel jiné obchodní značky, ale je to stejné jako co píšu a to si každý na netu najde). Jsou to stíněné kabely, které se používají např. na kabelová připojení frekvenčních měničů z důvodu zamezení rušení.
Zásuvky ve zdech jsou "normální" (např. ABB, Schneider...) a připojené na jednotlivé fáze tak, abych neměl např. na stejné fázi výkonový zesilovač a dva subwoofery DD15+. Prostě celý rozvod je třífázový s odbočením do jednotlivých fází zásuvek. Jak je to se stíněním by bylo mimo rámec tohoto příspěvku, ale prakticky je to provedené na extrahlubokých přístrojových krabicích a tam je to spojované, odbočované.....
Ze zásuvek mám stíněné pohyblivé přívody k jednotlivým komponentům sestavy, ale nemyslím si, že to stínění je ve všech případech absolutně nutné. Důležité je tam, kde jsou v souběhu signálové a reproduktorové kabely.

Jestli pojímáte ty úpravy tak jak píšete, tak jste odvážný manipulant a já Vám do budoucna přeji, aby jste elektrotechnickými znalostmi naplnil kýbl zkušeností dřív než Vám dojde Váš kýbl štěstí, jinak můžete mít snadno pomník na hřbitově a to neuvažuji o tom, že by jste vzal i někoho s sebou
