kychtax

kychtax · Příspěvek od **kychtax** » 14 zář 2022 12:42

Ale notak..

Drzme se toho hezkeho experimentu.

kychtax · Příspěvek od **kychtax** » 14 zář 2022 13:03

Ale myslím si, že by měl jít udělat i podobný experiment s audiosignálem (že ho PMA nepoužil možná proto, aby byl experiment jednodušší o nějaké proměnné a víc vypovídající, průkaznější). Signálový kabel by se přiložil na různé síťáky a měřily změny audiosignálu na výstupu z nějakého zařízení.. např. preampu. Pokud ten by to měření nelimitoval nebo neovlivňoval sám.
Vy byste mohl něco takového zkusit ve svém labu, pane BVA.

Jarda69 · Příspěvek od **Jarda69** » 14 zář 2022 14:12

V podstatě by to nic nového nepřineslo. Když z kabelu skoro nic neleze, tak se to nemůže do druhého nachytat. A kdyby snad přece, tak by mělo stačit upravit impedanci/vstupní odpor. 50k snad už nikdo nepoužívá, ale co třeba zkusit 500ohmů, pokud to zdroj signálu utáhne?

blesk666 · Příspěvek od **blesk666** » 14 zář 2022 16:30

Nahaname sa u zariadeni za skresleniami na urovni pod -120dB a ked mame pred sebou dve merania kde je rozdiel nameraneho rusenia prakticky v celom akustickom pasme v tom istom kabli krory je zapojeny medzi presne tymito zariadeniami desiatky dB, tak uz nam to vobec nevadi? Ved to je to iste rusenie/skreslenie ako keby sme povedali ze prippjenim napr DAC-u ktory ma nech to zjednodusime o 30dB horsi odstup ruseni a povieme ze zo je jedno? Som si isty ze vtedy by ste nepovedal ze to je jedno

Fidji99 · Příspěvek od **Fidji99** » 14 zář 2022 17:22

ja myslim, ze celkova pointa je jendoducha - pouzivaj symetriku a neomotavaj repro kable okolo napajacich, nie?

Alebo som sa mozno stratil.

blesk666 · Příspěvek od **blesk666** » 14 zář 2022 17:40

Vacsina zariadeni ma len pseudosymetriku (symetrizujuci vstupny/vystupny obvod) ktorej pouzitie moze byt vo vysledku kludne aj horsie. Casto sa v lepsom pripade kable “len” dotykaju v jednom bode, v horsom idu nejaky kus aj subezne vedla seba.

BVa · Příspěvek od **BVa** » 14 zář 2022 18:00

2 blesk666
Je to meranie vyžarovania zo sieťového prívodu SMPS zdroja, ktorý napája PWM zosilňovač. A je to merané indukčnou slučkou tesne na povrchu toho sieťového kábla. A sú to úrovne okolo -120dBV..Nie je to meranie niekde v signálovej ceste, takže kľud.. NIekedy je dobré pozrieť sa , o čom je reč.

Lpiccaa · Příspěvek od **Lpiccaa** » 14 zář 2022 21:49

Bva
Jo, přesně to jsem chtěl napsat. Je vidět, že tomu jako faaakt chápeš

koudy42 · Příspěvek od **koudy42** » 14 zář 2022 23:32

Njn trolici z HEF

New shukey · Příspěvek od **New shukey** » 15 zář 2022 05:15

https://www.google.com/url?q=https://cs ... eqdGM8BF88

Koudy
Po přečtení téhle definice a přečtení tvých příspěvků zde i na HEF mně to sedí spíš na tebe,to se na mě jako nezlob

blesk666 · Příspěvek od **blesk666** » 15 zář 2022 06:47

BVa píše: ↑
14 zář 2022 18:00
2 blesk666
Je to meranie vyžarovania zo sieťového prívodu SMPS zdroja, ktorý napája PWM zosilňovač. A je to merané indukčnou slučkou tesne na povrchu toho sieťového kábla. A sú to úrovne okolo -120dBV..Nie je to meranie niekde v signálovej ceste, takže kľud.. NIekedy je dobré pozrieť sa , o čom je reč.

cital som to. Vsak PWM zoslnovace su fajn nie?, maju nizke hodnoty skresleni a to predsa staci.
Naidukovane rusive napatie do netieneneho PC kabla (na konci zasluckovaneho) bolo namerane o 30-40dBV horsie ako pri tienenom VDH M. H. To ze su tieto hodnoty na urovni 1 mikro Voltu? ano v reale by to bolo pod hladinou odstupu S/N bezneho kvalitneho pristroja. Ale ja poukazujem prave na to ze inde (meranie SINAD v ASR) je brane rovnako absolutne len ciselne a tam je pristroj so SINAD 121 lepsi ako so SINAD 120? Alebo snad nie?

BVa · Příspěvek od **BVa** » 15 zář 2022 07:06

Naidukovane rusive napatie do netieneneho PC kabla (na konci zasluckovaneho) bolo namerane o 30-40dBV horsie ako pri tienenom VDH M. H. To ze su tieto hodnoty na urovni 1 mikro Voltu?

Nezmysly, asi po "náročnej" noci..

Dovolím si citovať z tých meraní (kychtax prepáč..)

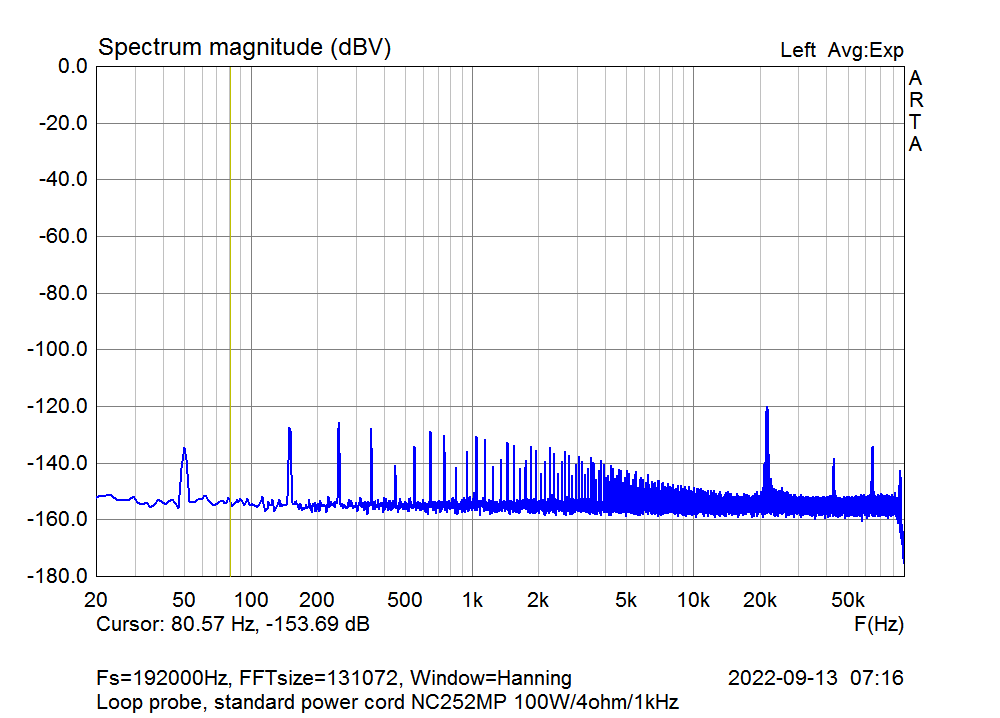

1. Standard unshielded power cord
Obrázek

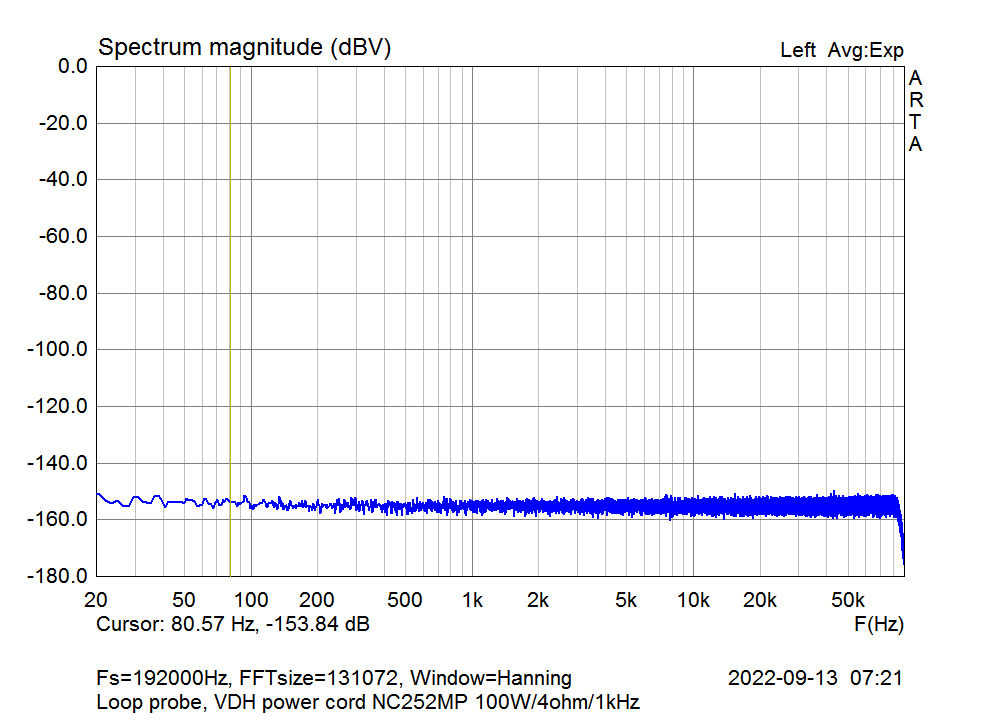

3. VDH Mainsstream Hybrid power cord
Obrázek

Sú tam rozdiely medzi -155dBV až -125dBV(to je už v nadakustickom pásme), čo sú maximálne nejaké desatiny uV. (-120dBV = 1uV)
40dBV=100V

A "zaslučkovaný" nebol sieťový kábel, neindukovalo sa do toho kábla, ale bola použitá meracia slučka a do nej sa indukovalo rušenie vyžarované z toho kábla
Obrázek

blesk666 · Příspěvek od **blesk666** » 15 zář 2022 08:07

je pravda ze ma zobudilo volanie na mobil z alarmu na chalupe “pohyb v kuchyni”, podla zaznamu kamier to bol plany poplach, ale zobudil…
To som sa samozrejme upisal, v tom ze nebol zasluckovany napajaci kabel ale merany kabel. Nic to vsak nemeni na tom co som napisal ostatne. Vybrali ste si ten lepsi obrazok
Pri vybudeni zosilnovaca na 100W to vidno vyrazne aj v akustickom pasme
Prvy obrazok je s pouzitim VDH a druhy s netienenym AC kablom

Maxpower · Příspěvek od **Maxpower** » 15 zář 2022 08:23

Přijde mi to trochu alibistické. Tady je jasně naměřen rozdíl a najednou není až tak velký a vše je bagatelizováno. Naprosto souhlasím s Bleskem666 a Kychtaxem. U DACů a jejich SINAD to teda je taky zanedbatelné? Proč se to teda vůbec měří? Trochu mi chybí něco ve smyslu Příklad - díky PMA za změření, zajímavé zjištění, ale podle mého měření na výstupu preampu, není v signálu rozdíl nebo tvl naměřil jsem tam rozdíl atd... Tady je to zase to nemůže a nebude mít vliv a další domněnky od klávesnice...

BVa · Příspěvek od **BVa** » 15 zář 2022 12:02

Jeden zásadný fakt: Nie je to rušenie namerané v signále (čo by mohlo ovplyvniť zvuk..) ale rušenie" lufte", vyžarované sieťovým káblom, snímané slučkou tesne na jeho povrchu (a toto klesá s mocninou vzdialenosti) . Nie je to žiadne bagatelizovanie ani alibizmus, len upozornenie na zásadný fakt. Ja používam v preampe SMPS a obyčajné PC sieťové káble. A na výstupe konca ( v signále do reproboxov) nie je z tých rušení ani......
Ak má niekto omotané signálové kable okolo sieťového kábla SMPS zdroja s vyšším výkonom, môže mať problém. Ale to je len jeho hlúposť
