Re: Sestava probíjí

Příspěvek od BVa » 15 led 2019 11:24

Nemohlo udělat nějakou neplechu to současné zapojení XLR z DACu a cinch z preampu? Cinch a XLR na koncáku nejsou propojeny, resp. je tam mechanický přepínač buď XLR nebo cinch.
Nemohlo, ten preamp sa len spojil (cez signálové zeme RCA kábla) s koncom. Nič iné do preampu nebolo zapojené. A ak nie sú cinch a XLR na konci spojené (ani zem cinchu a pin 1 na XLR??), tak to bolo celé rozpojené, ten pridaný kábel sa nemohol nijako uplatniť.
BVaudio, výroba a predaj

Miero
Příspěvky: 834
Registrován: 07 kvě 2010 20:33

Re: Sestava probíjí

Příspěvek od Miero » 15 led 2019 11:29

Co tak skusit krok naspat (a odpalit este nieco ine). Ak to cele zapojis znovu tak ako v prvom prispevku vlakna, tak stale je tam tych 130VAC medzi DAC a preampom?

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 11:33

BVa:
Zapojení v koncáku bylo tohle:

Obrázek

Jak je/není uvnitř koncáku propojeno "zem cinchu a pin 1 na XLR" nevím.


Miero:
Úplně se mi nechce znovu zkoušet propojení, při kterém mi něco shořelo... :-).

Uživatelský avatar
kychtax
Příspěvky: 1940
Registrován: 12 led 2015 11:17
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od kychtax » 15 led 2019 11:35

tady máš Petře kontakt do disku. Pan Včelař řeší RME, reklamace, servis atd. Hodně štěstí. :(
MILAN VČELAŘ
608 666 331
milan@disk.cz
Naposledy upravil(a) kychtax dne 15 led 2019 11:39, celkem upraveno 2 x.

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 11:37

Jj, děkuju. Mám i fakturu, bylo koupeno tam, tak snad to nebude na výměnu celý desky. I když čmoudu bylo hodně.... :-(.

BVa
Příspěvky: 1736
Registrován: 11 srp 2008 11:50
Kontaktovat uživatele:

Re: Sestava probíjí

Příspěvek od BVa » 15 led 2019 11:40

Ten streamer má dvojvodičový sieťový prívod (teda trieda II), univerzálny spínaný zdroj 100-240V, jediný kábel z neho (okrem sieťového) je koax do DACu (dáta do streamera idú "luftom"), výstup DACu káblom do konca. A v momente, keď sa to celé cez koniec spojilo so zemou preampu (cez pridaný signálový kábel z preampu), DAC vyhorel...Kde sú pripojené kolíky zásuviek na výstupe oddeľováka?? Toto je dosť zásadná otázka, hlavne ak preamp má napriek označeniu trojvodičový prívod s pripojeným ochranným vodičom na kostru.. Koniec je na tom s pripojením "kolíka" rovnako?
Jak je/není uvnitř koncáku propojeno "zem cinchu a pin 1 na XLR" nevím.
Zmerať merákom vo vypnutom stave, prepnúť na meranie odporu...
BVaudio, výroba a predaj

Uživatelský avatar
Fidas
Příspěvky: 625
Registrován: 17 dub 2008 16:44
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od Fidas » 15 led 2019 11:43

Ještě možná blbina, ale nedá mi to: Jaké je napětí na výstupu oddělovacího trafa naprázdno, tedy bez zatížení přístroji? Zažil jsem oddělovák, ze kterého lezlo 250V. Při přepětí na síti to může být i mnohem víc...135 V proti zemi, tedy krát dva je 270V.

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 11:51

BVa píše:
15 led 2019 11:40
Zmerať merákom vo vypnutom stave, prepnúť na meranie odporu...
Vnější kontakt cinche vs pin1 XLR dává při odpojeném napájecím kabelu 1.3 Ohmu.

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 11:56

Fidas:
Oddělovák výstup na prázdno 240-241 V.

Uživatelský avatar
Leony5
Příspěvky: 310
Registrován: 10 bře 2014 19:55
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od Leony5 » 15 led 2019 12:09

Nevím jestli ti to pomůže, mě se nedávno stalo že mi probíjel coaxialní výstup z CDP.

Uživatelský avatar
Fidas
Příspěvky: 625
Registrován: 17 dub 2008 16:44
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od Fidas » 15 led 2019 12:10

PítrsPraha píše:
15 led 2019 11:56
Fidas:
Oddělovák výstup na prázdno 240-241 V.
To je v pořádku, čekal jsem přepětí ...

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 12:45

BVa píše:
15 led 2019 11:40
Kde sú pripojené kolíky zásuviek na výstupe oddeľováka?? Toto je dosť zásadná otázka, hlavne ak preamp má napriek označeniu trojvodičový prívod s pripojeným ochranným vodičom na kostru.
Obrázek
Obrázek

Těžko říct, kde jsou kolíky propojené. Vodič vede na desku, kam není zespodu vidět.

PítrsPraha
Příspěvky: 2481
Registrován: 05 pro 2013 10:13
Kontaktovat uživatele:
Vybavení

Re: Sestava probíjí

Příspěvek od PítrsPraha » 15 led 2019 12:47

BVa píše:
15 led 2019 11:40
Koniec je na tom s pripojením "kolíka" rovnako?
Ano, konec má kolík taky vyvedený přímo na kostru a nikam jinam.

tmwatch
Příspěvky: 21
Registrován: 09 říj 2013 15:12
Kontaktovat uživatele:

Re: Sestava probíjí

Příspěvek od tmwatch » 15 led 2019 13:14

...což je divné
Přílohy

BVa
Příspěvky: 1736
Registrován: 11 srp 2008 11:50
Kontaktovat uživatele:

Re: Sestava probíjí

Příspěvek od BVa » 15 led 2019 14:53

Vnější kontakt cinche vs pin1 XLR dává při odpojeném napájecím kabelu 1.3 Ohmu.
Takže zeme sú spojené aj pri odpojenom RCA vstupe (tých 1,3ohmu je nejaký prchodový odpor pri meraní.
Těžko říct, kde jsou kolíky propojené. Vodič vede na desku, kam není zespodu vidět.
Zmerať pri odpojenom oddeľováku ohmetrom odpor medzi "kolíkmi" výstupných zásuviek (mali by byť spojené) a potom medzi kolíkom niektorej výstupnej zásuvky a krabicou, prípadne medzi kolíkom (ochranný vodič) prívodu do oddeľováku. Toto musí byť galvanicky oddelené (inak oddeľovák nemá zmysel..), takže malo by to merať "nekonečno".

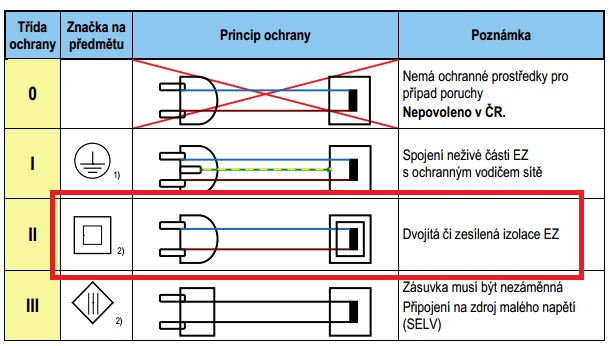

To pripojenie ochranného vodiča na krabicu pri triede II u tých Parasoundov je ale pekný bordel...
BVaudio, výroba a predaj
